使用[測量]工具與[分度器]工具可以快速測量模型的尺寸，這些工具會顯示模型幾何體與輔助線的長度、距離、角度。
[測量]工具之使用
[測量]工具測量兩點間的距離。
開啟[Tutorial4.skp]文件。
作 業(yè)開始前先將數值控制框內的表記改為十進位，單位改為〓。選取[查看]菜單中的[使用者設定]，從顯示的對話框中點選[基本單位]標簽，從[長度]欄中 [單位形式]的下拉菜單表列中選取[十進位表記]，單位設定[〓]，按[套用]按鈕後再按[確定]鈕，關閉對話框，到此即準備好開始教學練習。
選取[測量]工具。
測量建物的高度，接著[Shift]鍵點取建物底邊，按著鼠標鍵向上往建位頂點垂直拖曳指標。
看看數值控制框的數值，如果顯示6096.0000.〓，即是正確測量出高度的證明。
數值的精密度可以在[[使用者設定]對話框的[基本單位]標簽中控制。
注意：使用[測量]工具時，按著[Shift]鍵不會產生輔助線。
[分度器]工具之使用
[分度器]工具測量由兩條直線間所形成的角度。
試著測量這屋頂的傾斜度。

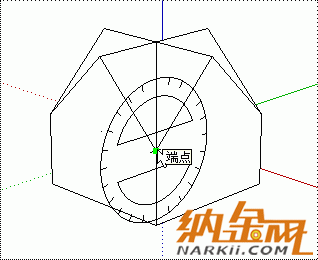

選取[分度器]工具，鼠標指標會變成在分度器的中心，將分度的中心點如下圖般移到墻壁邊最上面的點，并以鼠標鍵點取。

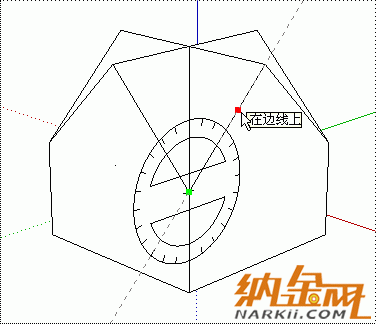

接著設定分度器的測量起點。將分度器位置維持原狀，鼠標指標慢慢向右移動，推測線會顯示出來，當表示分度器測量起點與綠色軸平行的推測線顯示出來時，以鼠標鍵點取。
此時在分度器下端(測量起點)會有指示線顯示出來，移動指標，將指示線放在屋頂的邊線上。
角度即在[數值控制框]中顯示，角度如果是45.0(度)表示你正確地使用分度器工具。
-
