SKETCHUP 層的使用方法
本節匯寶盆為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程將學習層的使用方法，首先開啟在[Tutorials]文件夾中的[Tutorial1.skp]文件。
以層來分門別類整理SketchUp組件是相當便利的。依據制作模型的過程將特定的線與面分別配置到不同的層上，便于分辨也讓你能夠簡單地控制模型的顏色或顯示(或隱藏)。
層乃是使用[層]工具條的[層]對話框來產生，如果[層]工具條未層示出來，請從[查看]菜單的[工具條]選項中選取[層]，[層]工具條即顯示出來。
點取[層]工具條右邊的[層的管理]按鈕，開啟[層]對話框。

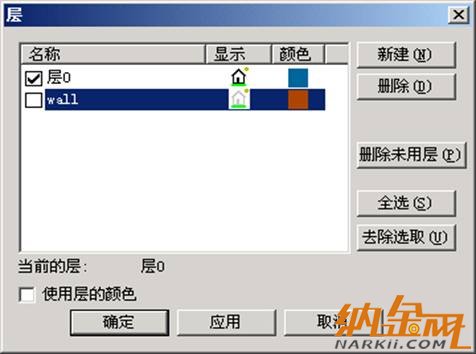

點取[層]對話框的[新增]按鈕，新的層即被設定，請立即輸入層的名稱，在這里輸入[Wall](墻壁)。
點取[Wall]層的[顯示]欄中的房屋按鈕，房屋按鈕變成以灰階顯示，這個表示此層為隱藏之意思。點取[確定]鈕。

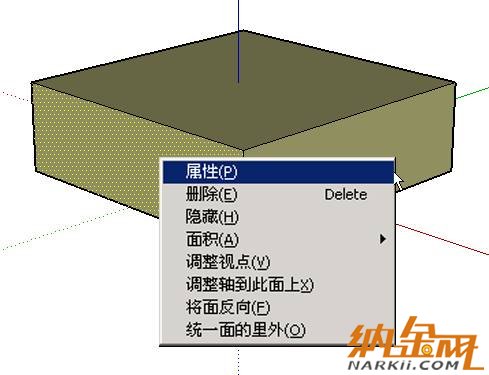

執行[選取]工具，以鼠標右鍵點選模型右側，從顯示的關聯式選單中選取[性質]。.
注意：要顯示關聯式菜單并不需要以左鍵點選面，只要將指標放在面上按鼠標右鍵，即可顯示出來。

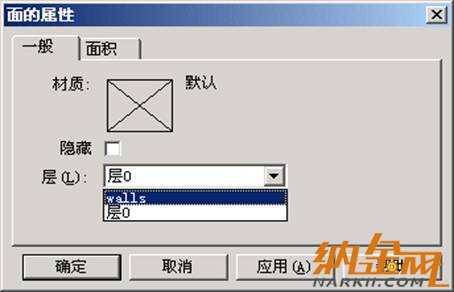

在[面的性質]對話框的[一般]標簽中，從[層]表單中選取新層[Wall]，按[套用]鈕，再按[確定]鈕。
在右側墻壁與上面重復這個操作，模型會變成如下圖：
開啟[層]對話框，點取[Wall]層顯示欄的房屋按鈕，再按[確定]鈕，[Wall]層中的所有對象即會顯示出來。
管理模型還有另一個方法就是組件的使用，組件與層有不同的優點和缺點，關于此項的教學練習在組件的制作中有詳細說明。
-
