SKETCHUP 頁面(Page)的制作與使用方法

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-31 14:14 | 瀏覽量:
本節匯寶盆繼續為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程:學習頁面(Page)的制作與使用方法。

頁面可以分別儲存設定不同參數(時間、季節、日照、剖面變化等)的模型,使用在視覺化比較時,在頁面中能夠以使用者自訂視點儲存模型,有關視點與模型顯示的各種參數也都能設定、儲存。例如可以讓模型產生陰影設定、以特別角度來顯示、將模型分別指定特有的彩現模式等。



開啟[Tutorial 5.skp]文件。



制作此模型的頁面。

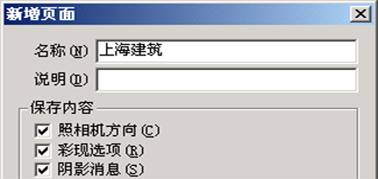

從[頁面]菜單中選取[新增],開啟[新增頁面]的對話框。





制作記錄在臺北的房子早上日照與陰影變化的頁面,在[名稱]欄位中輸入[臺北 A.M],在儲存內容中只選取[照相機方向]、[陰影信息]、[座標軸]等選項。這些是本頁面要使用的參數。







點取[確定]鈕,完成了第一個新頁面,這個頁面的標簽會顯示在作圖視窗的左上角。







如果有許多個頁面時,要將此頁面設為作業中狀態時,點選此頁面標簽即可。



將儲存在這頁面中的信息與參數做更具體的設定。

在這里用手動更改有關座標軸、視景、陰影、位置等參數,這些信息與設定修改後,更新此頁面。



從[查看]菜單中選取[座標軸],將作圖視窗中的座標軸顯示關閉。



接著,如果模型的顯示不是[全視圖]時,將顯示設為[全視圖]。(從[查看]菜單中或是點選[視點]工具欄上的[全視圖]按鈕加以設定。)

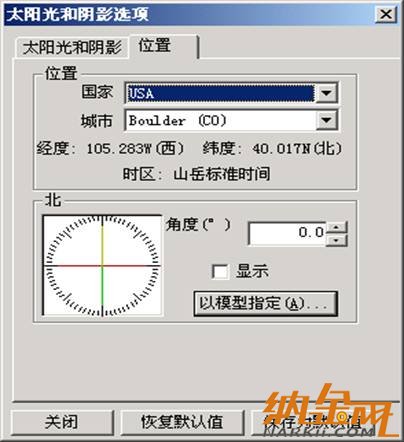

從[查看]菜單中選取[陰影],[太陽光與陰影選項]對話框會顯示出來。點選[位置]標簽,在[國家]與[都市]欄中分別設定為[Taiwan]與[Taipei]。





移到[太陽光與陰影]標簽,點選[產生陰影]與[在面上],[在面上]如果是以灰階顯示而無法點選時,請參考陰影說明。



接著將日期設為6月21日,時間設為上午9:45。









在[明暗調節]中,[擴散光]設為92,[周圍光]設為44。點選[要將太陽的位置套用到所有陰影嗎?核選框,點取[關閉]按鈕。

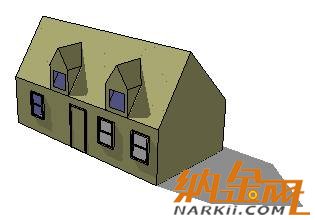

模型變成如下:



選取[頁面]菜單中的[更新],這樣作業中的頁面即儲存新的陰影與座標軸參數。



使用上述的方法,同樣地制作第二個頁面。這次以[臺北.P.M]名稱設定相同模型在下午的狀態并儲存。從[查看]菜單中選取[陰影],開啟[太陽光與陰影選項]對話框,將時間拉桿向右移動,設定時間為下午4:00關閉對話框。





新增第二個頁面,名稱為[臺北.P.M],新的陰影設定將存在新的頁面中。



點取頁面標簽,比較現在制作好的兩個頁面,這個對于在顯示兩個不同的設定,并予以比較時,可說是相當有幫助的技術。

請參考頁面的說明主題。
