SKETCHUP基地作業與等高線

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-31 14:15 | 瀏覽量:

本節匯寶盆繼續為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程:說明由2D CAD文件制作簡單地形模型的方法。通常你可以在SketchUp使用[徒手畫]工具素描圖像物件來制作等高線,本例子是事先將需要的資料以CAD文件預備好。



在SketchUp中導入文件前建議事先使用CAD程式將原圖中多余的資料刪除,如果只使用絕對需要的資訊,可以保證日后作業有較高的效能。



使用[插入]/ [DWG/DXF…]指令插入圖檔。



菜單選?。篬文件] -> [插入] -> [DWG/DXF…]



插入的CAD文件在SketchUp中會將聚合線當做邊線,所以剛開始并不是面。

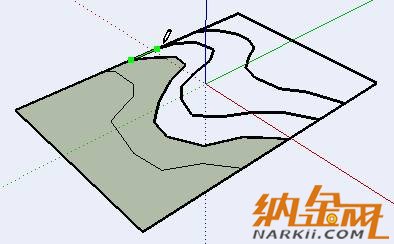

首先描線邊線。當SketchUp偵測到平面邊線的封閉回圈時,將會產生面并將它涂滿。請注意當以面形式圍住多邊形時,邊線則不會以組線顯示。





此作業完成后模型應該如下列般:

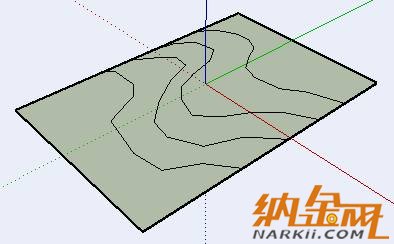

因為是插入的模型所以為了確認表面是否重疊,最好檢查底面的表面。每個高線間應形成一個表面。

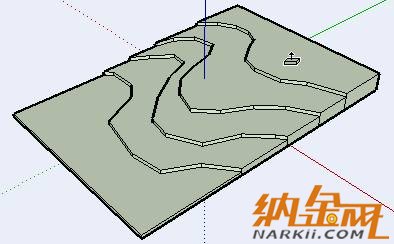

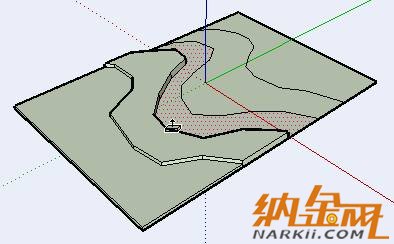

在此使用[推/拉]工具分別以等高線間隔距離,拉出各等高線表面。為了確保正確值請輸入數值。以[推/拉]工具在幾何體上點兩下,請記得會重復與最后一個指令所使用的相同距離。





繼續推/拉表面,直到可作業的基地完成。





使用[推/拉]工具可以將等高線向任意方向推(Pushed)與拉(Pulled)。在進行推成拉時,按著[Ctrl]鍵,選取的表面可以針對此表面現在的配置平面方向垂直移動。







另外,選取水平邊線,使用[移動]工具,可以調整邊線位置,進而調整模型上等高線。



使用[查看]菜單,從標準視圖改選上視圖,隨時可以顯示目前基地的等高線平面圖。

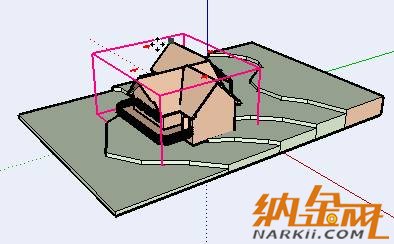

現在最好將基地模型組件化或群組化,這樣才不會與重疊在它上面的幾何體產生錯亂的拓樸關系。





將掃瞄的空照圖當作材質指定給基地模型表面,或是由其他應用軟件導入3D地形,對于基地開發作業可以說是很好的構想。
