Softimage3D實例教程之風鈴制作

來源: 未知 | 責任編輯:CHH | 發布時間: 2017-07-26 14:30 | 瀏覽量:

本節匯寶盆為大家?guī)?lái)的是Softimage3D實例教程之風鈴制作
1: 用GET==>PRIMITIVE=====>CYLINDER 并使用默認值創造一個圓柱體。

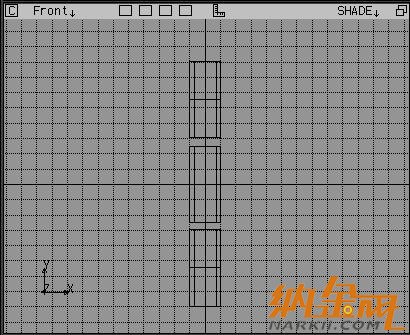

2: 用Duplicate==>Immediate命令或用熱鍵D,復制二個圓柱體,并將它們排列成以下形狀。

進入ACTOR模塊:

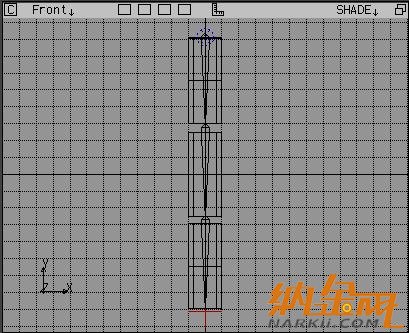

3: 用 SKELETON===>DRAW 2D CHAIN 命令從圓柱體的頂部到底部畫2D骨骼如下圖。

4:選擇頂部的骨骼段,使用PARENT==>命今然后單擊最上面的那個圓柱體。使圓柱體成為該段骨骼的子物體。

用 SELECT===>CLEAR命令取消所有物體的選擇。

再選擇中間的骨骼段,使用PARENT==>命今然后單擊中間那個圓柱體。使圓柱體成為該段骨骼的子物體。

用 SELECT===>CLEAR命令取消所有物體的選擇。

最后選擇底部的骨骼段,使用PARENT==>命今然后單擊下面的那個圓柱體。使圓柱體成為該段骨骼的子物體。

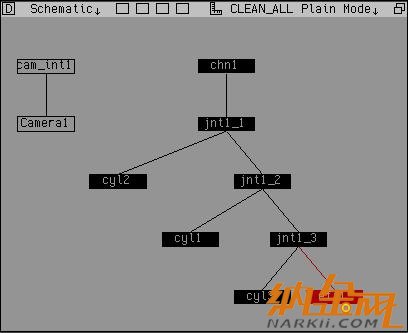

在schematic窗口應該可以看到以下的連接關系圖。

5: 現在選擇全部骨骼。按按住空白鍵用鼠標中鍵單擊最上面的骨骼樞點(chn1)
   即可。
6:單擊DYNAMICS====>PHYSICAL PROPERTIES 命令并接受默認參數。

7: 單擊CONTROL===>GET SPECIAL CONTROL====>FAN命令

一個和風扇一樣的圖標出現在場景中。你可以移動,縮放或旋轉到你希望的位置或方向,其圖標的位置,方向,大小等將直接決定風的方向,風力等。

8: 現在我們把那FAN 效果應用到我們制作的風鈴模型。

選擇除FAN外的所有物體。

9: 單擊CONTROL====>SELECT命今并單擊FAN圖標。

10: 確定當前幀為第一幀,單擊SIMULATE===>SAVE START/END 命令

11: 單擊 SIMULATE===> SIMULATE(AUTOMATIC) 命令。

系統將自動計算風鈴被FAN(風)影響下的動畫。那FAN圖標的位置,大小,方向?qū)⒅苯佑绊懙絼?dòng)187

注意:如果你改變了任何有關的參數,你都必須使用 SIMULATE===> SIMULATE(AUTOMATIC) 命令進行動畫仿真計算,所改變的參數才起作。

這個簡單的例子將說明Softimage|3d的動力學系統的應用。

1: 用GET==>PRIMITIVE=====>CYLINDER 并使用默認值創造一個圓柱體。
2: 用Duplicate==>Immediate命令或用熱鍵D,復制二個圓柱體并將它們排列成以下形狀。

進入ACTOR模塊:

3: 用 SKELETON===>DRAW 2D CHAIN 命令從圓柱體的頂部到底部畫2D骨骼如下圖。

4:選擇頂部的骨骼段,使用PARENT==>命今然后單擊最上面的那個圓柱體。使圓柱體成為該段骨骼的子物體。

用 SELECT===>CLEAR命令取消所有物體的選擇。

再選擇中間的骨骼段,使用PARENT==>命今然后單擊中間那個圓柱體。使圓柱體成為該段骨骼的子物體。

用 SELECT===>CLEAR命令取消所有物體的選擇。

最后選擇底部的骨骼段,使用PARENT==>命今然后單擊下面的那個圓柱體。使圓柱體成為該段骨骼的子物體。

在schematic窗口應該可以看到以下的連接關系圖。

5: 現在選擇全部骨骼。按按住空白鍵用鼠標中鍵單擊最上面的骨骼樞點(chn1)
   即可。
6:單擊DYNAMICS====>PHYSICAL PROPERTIES 命令并接受默認參數。

7: 單擊CONTROL===>GET SPECIAL CONTROL====>FAN命令

一個和風扇一樣的圖標出現在場景中。你可以移動,縮放或旋轉到你希望的位置或方向,其圖標的位置,方向,大小等將直接決定風的方向,風力等。

8: 現在我們把那FAN 效果應用到我們制作的風鈴模型。

選擇除FAN外的所有物體。

9: 單擊CONTROL====>SELECT命今并單擊FAN圖標。

10: 確定當前幀為第一幀,單擊SIMULATE===>SAVE START/END 命令

11: 單擊 SIMULATE===> SIMULATE(AUTOMATIC) 命令。

系統將自動計算風鈴被FAN(風)影響下的動畫。那FAN圖標的位置,大小,方向?qū)⒅苯佑绊懙絼?dòng)187

注意:如果你改變了任何有關的參數,你都必須使用 SIMULATE===> SIMULATE(AUTOMATIC) 命令進行動畫仿真計算,所改變的參數才起作。
更過教程請關注softimage教程
