SketchUp教程：使用照片建模的方法
一.匹配圖片透視關系
由于是對照圖片進行建模，所以首先需要將圖片導入到軟件中，并將視圖的透視關系與圖片中的透視關系相匹配。
step01 選擇菜單［相機］|［新建相機匹配］命令，在彈出的［選擇背景圖片文件］對話框中選擇配套光盤提供的“DVD04第18章maps室外模型.jpg”，視 圖中便出現了導入的圖片，并且出現大量的網格和調節塊，同時彈出［照片匹配］對話框，將［不透明］滑塊拖動到最右邊，使得圖片完全不透明顯示，如圖1所 示。
SketchUp教程：使用照片建模的方法圖1 新建照片匹配
觀察圖1，圖中的紅、綠、藍3種顏色分別對應x、y、z軸，其中的兩個紅色和綠色調節桿用于調節并匹配圖片中的透視關系。
［照片匹配］對話框中的［照片］和［模型］選項用于控制照片和模型的顯示與否，［不透明］選項用于控制照片的透明度，［網］中的［風格］和［平面］選項則用于確定三維網格的顯
示方式。

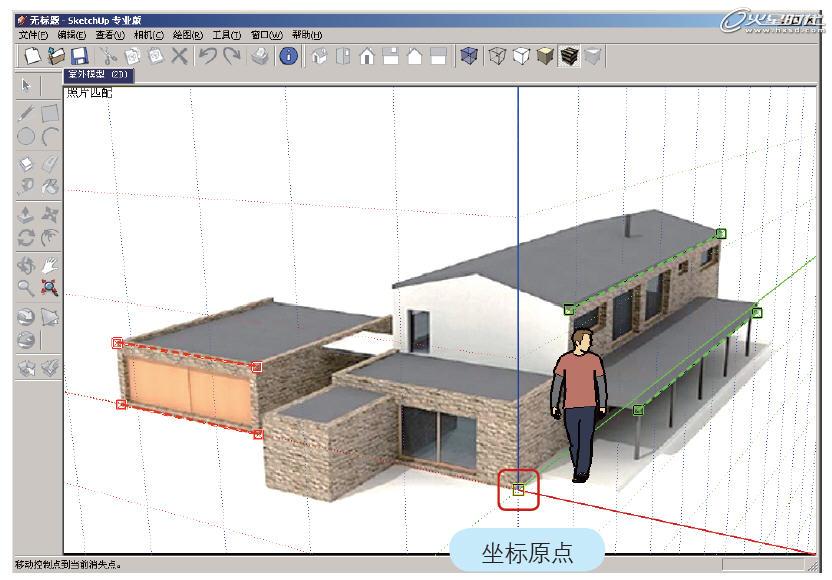

step02 選擇視圖中黃色坐標原點，將其調整到圖片中建筑透視的原點處，調節紅色和綠色的控制塊，使透視邊與圖片中建筑墻體的透視對齊，如圖2所示。
SketchUp教程：使用照片建模的方法 圖2 調節透視點

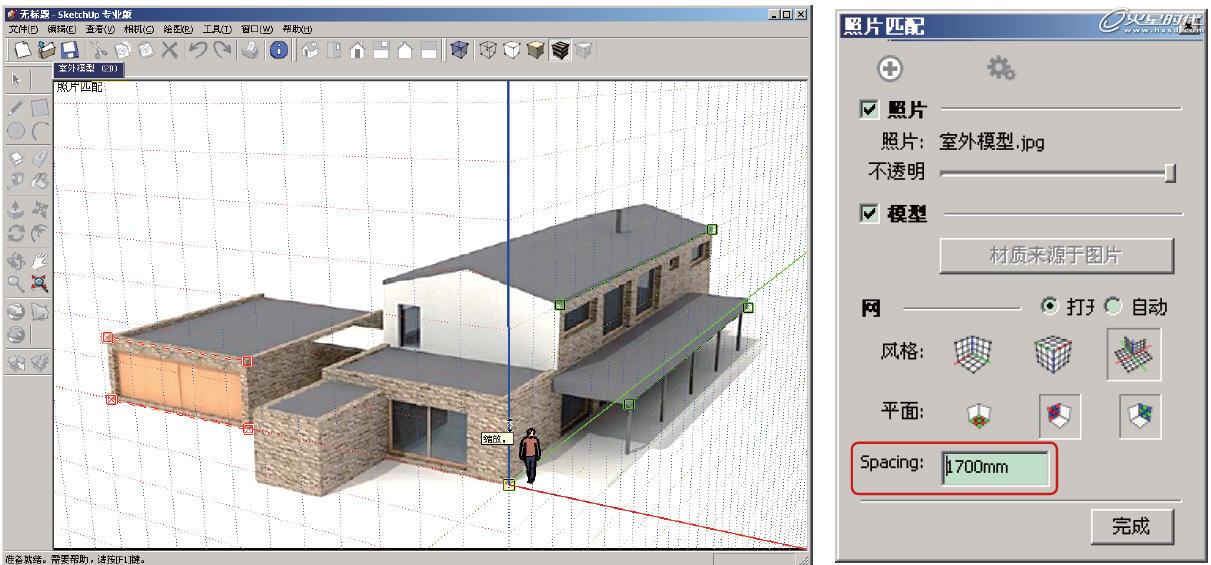

在［照片匹配］對話框中設置Spacing［空間］為1 700mm（1.7M），將鼠標指針移動至藍色坐標軸上，當出現縮放圖標時，縮小柵格，直到人物的高度與建筑形成合適的比例，單擊［完成］按鈕，結束［照片匹配］對話框的設置，如圖3所示。
SketchUp教程：使用照片建模的方法 圖3 調節柵格大小
Note
［照片匹配］對話框的Spacing［空間］參數用于控制柵格的大小，設置［Spacing］為1.7m，意味著單個柵格為長寬均為1.7m的正方形。
縮放柵格大小是為了讓柵格的尺寸與建筑成比例，圖中人物的高度正好是一個柵格的高度，所以這里以建筑為參照物，將人物縮小，當人物與建筑的高度形成合適比例時，就完成了柵格的
比例調節。
這樣，場景的透視關系和柵格尺寸設置完成了，接下來開始建模工作。
二.對照圖片創建模型
在上一部分中，將場景的透視關系和柵格尺寸與圖片匹配完成，本節將開始模型的創建工作。在創建模型的過程中，會穿插介紹一些常用的小工具的使用方法和技巧。

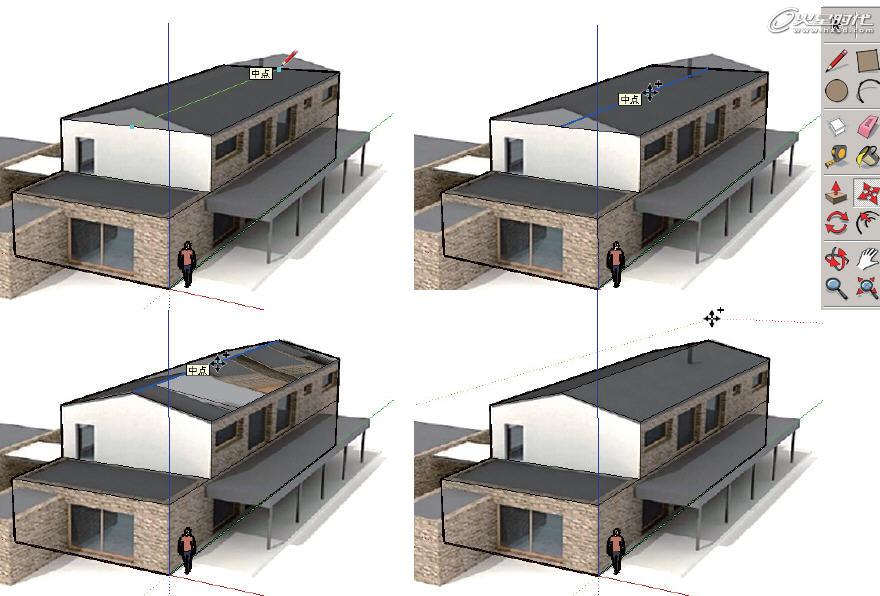

step01 選擇左側大工具欄上的［線］工具，從坐標原點處開始繪制平面的邊線，直至將線封閉形成平面，如圖4所示。
圖4 使用［線］工具繪制平面
在使用［線］工具繪制平面時，會發現繪制過程中出現紅色（圖4左上所示）和藍色（圖4右上所示）的線。這是因為在SketchUp中繪制線條或模型時，當所繪制的線與x軸平行時，則會以與x軸相同的紅色來顯示，y軸和z軸亦是如此。
TIPS
在繪制與軸向相平行的線時，可以在確定軸向后按下Shift鍵進行軸向鎖定，這樣就不需要小心地對齊軸向了，可以有效地提高工作效率。

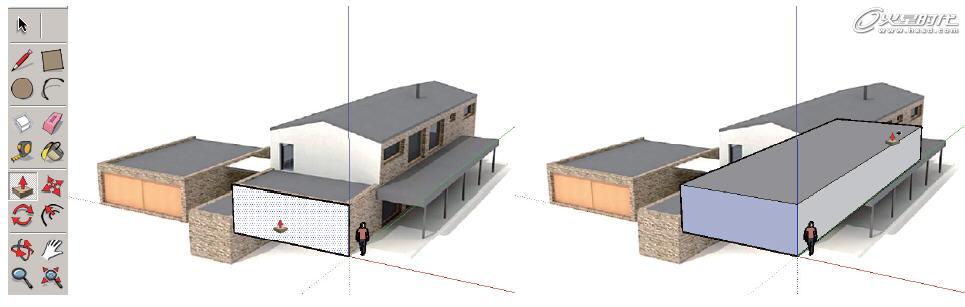

step02 選擇左側大工具欄上的［推/拉］工具，將工具放置于剛才繪制的平面上，按住鼠標左鍵并拖動鼠標，將平面擠出成為一個長方體，并使長方體的另一側與圖中的建筑對齊，如圖5所示。
圖5 使用[推/拉工具擠出長方體]
note
在使用［推/拉］工具時需要注意，使用該工具選中的面會以虛線面的方式顯示。只有選中并顯示虛線的面才可以使用［推/拉］工具進行處理。

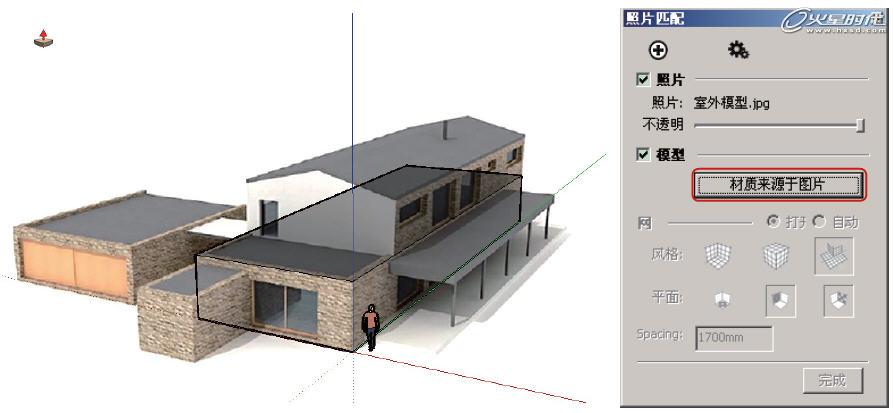

在［照片匹配］對話框中單擊［材質來源于圖片］按鈕，如圖18-19所示，彈出提示對話框，詢問是否覆蓋已存在的材質，單擊［是］按鈕。
如果［照片匹配］對話框已經關閉，可以通過選擇菜單［相機］|［編輯照片匹配］|［室外模型］命令來打開該對話框。
SketchUp教程：使用照片建模的方法 圖6 ［照片匹配］對話框
［材質來源于圖片］按鈕的功能是將圖片以紋理的方式投影到當前的長方體上。觀察圖6，新創建的長方體的顯示發生了變化，顯示了圖片中的紋理。

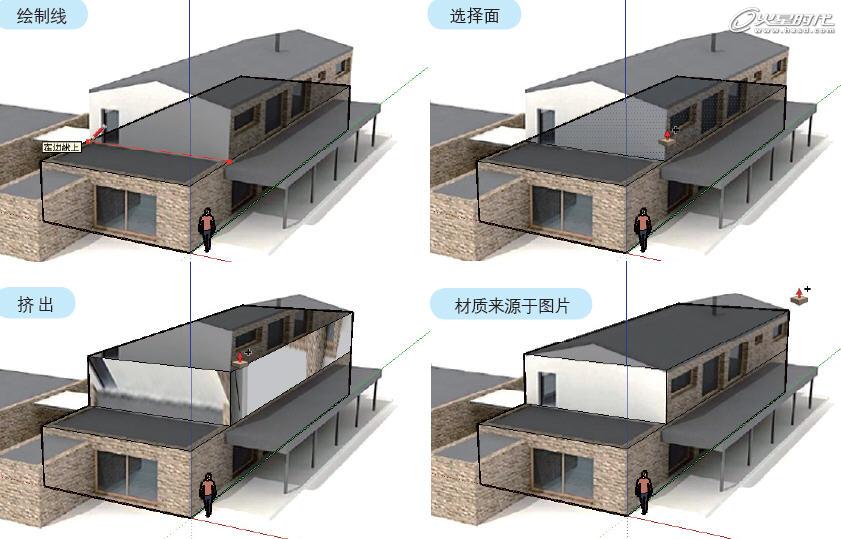

step04 選擇左側大工具欄上的［線］工具，對照長方體上的圖片，繪制出墻體分隔處的線條；選擇［推/拉］工具，將工具放置于需要擠出的平面上，按住鼠標左鍵并拖動 鼠標，將建筑上方的樓體結構創建出來，如圖7所示，然后再次單擊［照片匹配］對話框中的［材質來源于圖片］按鈕。
圖7 使用［線］和［推/拉］工具創建模型
這樣就已經將上方的樓體結構創建出來了。觀察建筑的屋頂，實際是一個坡頂的結構，接下來還需要在當前模型的基礎上進行修改，將建筑的坡頂制作出來。
step05 選擇左側大工具欄上的［線］工具，繪制出屋頂面的中心線；選擇［移動/復制］工具，將工具置于需要移動的中線上，按住鼠標左鍵并拖動鼠標，直至中線的高度 與圖片中的坡頂對齊，如圖8所示，然后再次單擊［照片匹配］對話框中的［材質來源于圖片］按鈕。
圖8 創建坡頂模型
在使用［線］工具繪制頂面中線時，軟件會自動拾取線段的中點，以藍色的點顯示。經過以上幾步簡單的操作就將主體建筑的外形創建出來了，通過操作，相信讀者已經體會到了SketchUp易用、便捷的特點。接著我們來創建其他的建筑模型。
1.創建連廊結構
首先制作建筑前方的連廊結構。
step01 選擇左側大工具欄上的［線］工具，繪制出樓板部分的線；選擇大工具欄上的［選擇］工具，選擇一條線段，然后按住Ctrl鍵，單擊另外一條線段進行加選，如圖9所示。
圖9 使用［線］工具繪制樓板部分的線
繪制線段時，線段顯示為綠色，說明當前線段與y軸平行，符合實際的需要。
使用［選擇］工具選擇模型時，可以“點選”或者“框選”。

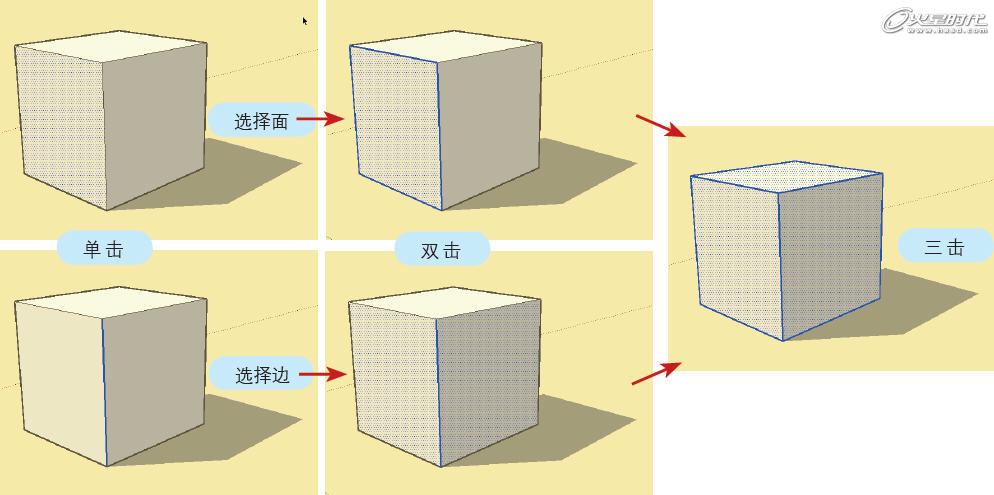

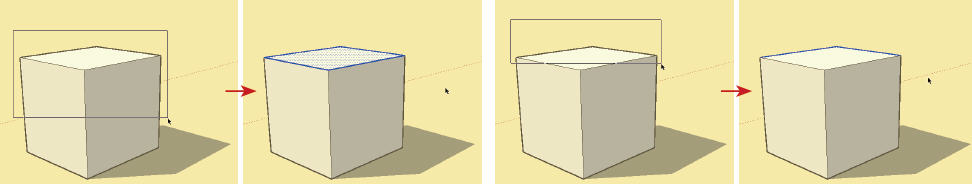

點選的時候單擊選擇邊或者面對象，雙擊將選擇與邊相鄰的面（或與面相鄰的邊），三擊將選擇整個模型，如圖10所示。
圖10 點選的選擇方式
框選的時候，只有全部被選框包括的對象才會被選中，僅有一部分包括在選框內的對象都不會被選中，如圖11所示。
圖11 框選的選擇方式
觀察圖11，在完整包含左側選框中的邊和面都被選中，部分框選的邊和面則未選中；而右側的框選僅僅包括了兩條邊，所以僅有兩條邊被選中。

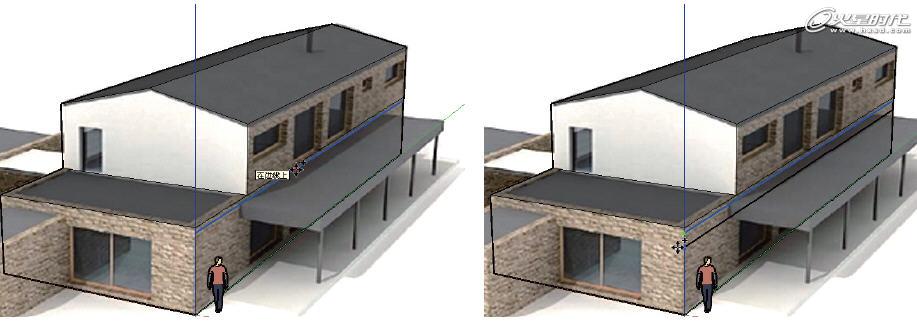

step02 同時選擇兩條線段后，復制線段。選擇［移動/復制］工具，按住Ctrl鍵復制線段，使得線段與連廊頂棚的上沿對齊，然后再次復制線段，使得線段與連廊頂棚的下沿對齊，如圖12所示。
圖12 復制線段
復制線段的時候，注意選擇線段的端點進行復制，可以確保復制出的線段位于垂直于地面的平面內。
step03 選擇左側大工具欄上的［線］工具，繪制連廊頂縱向的線條，如圖12所示。
圖13 繪制縱向線段
在繪制縱向線段時，要確保繪制時出現的是藍色的線段，因為只有藍色的線段才是與z軸完全平行的線段，也就是說這時繪制出的線段才是垂直于地面的。
TIPS
前面進行了一系列線的復制操作，這些操作都是為了將連廊頂的截面繪制出來，然后使用［推/拉］工具擠出頂的結構。

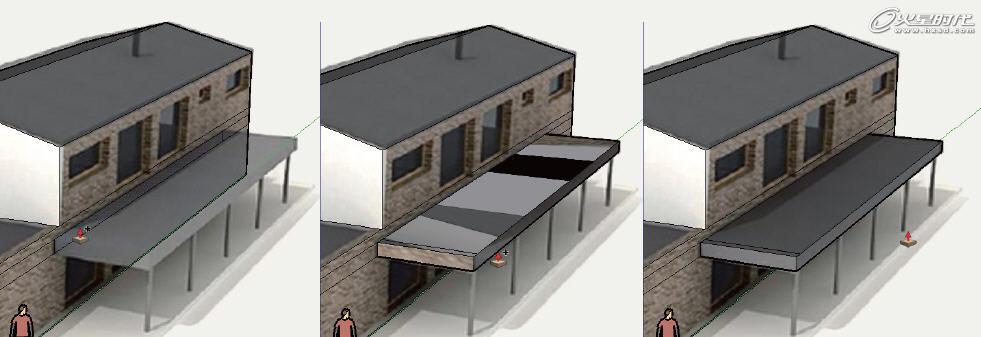

step04選擇［推/拉］工具，將工具放置于需要擠出的平面上，按住鼠標左鍵并拖動鼠標，創建出連廊頂結構，如圖14所示，然后再次單擊［照片匹配］對話框中的［材質來源于圖
片］按鈕。
圖14 擠出連廊頂模型
連廊頂的結構制作完成了，接下來制作連廊的地臺結構。連廊地面結構的制作思路與頂的制作思路大體相同。
step01 為了不干擾對圖紙的觀察，使用［選擇］工具選擇人物并按Delete鍵刪除。
step02 選擇地面的線段，使用［移動/復制］工具，按住Ctrl鍵復制線段，使線段與連廊地臺的上沿對齊，選擇［線］工具，繪制連廊地臺縱向的線條，如圖15所示。
圖15 復制并繪制線段
step03 選擇［推/拉］工具，將工具放置于需要擠出的平面上，按住鼠標左鍵并拖動鼠標，創建出連廊地臺結構，如圖18-29所示，然后再次單擊［照片匹配］對話框中的［材質來源于
圖片］按鈕。
觀察圖片，在連廊上還有4個用于支撐的支柱結構，接下來創建這幾個支柱結構。

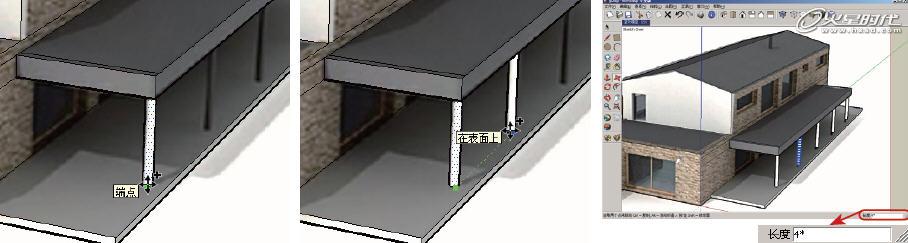

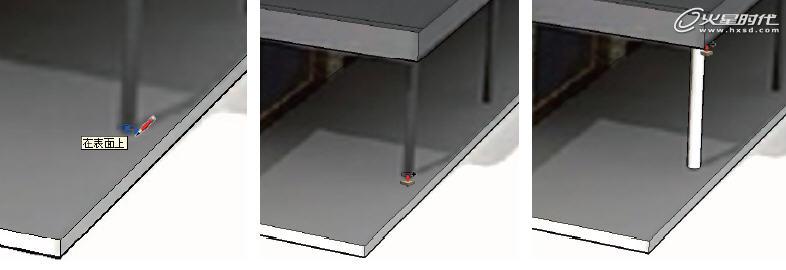

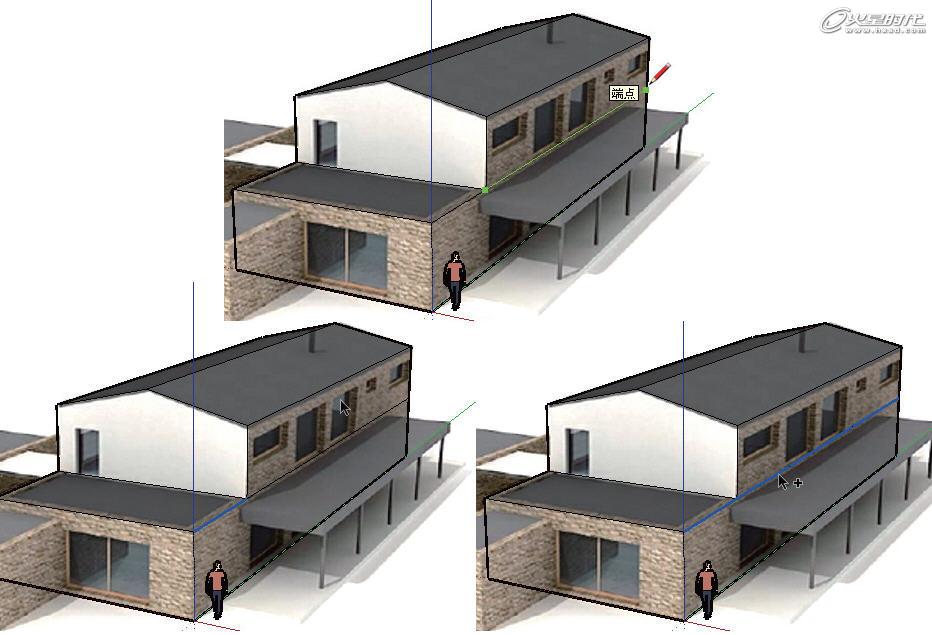

step01 選擇左側大工具欄上的［圓］工具，參考圖片中圓柱的截面大小，在地臺平面上繪制出一個圓形，然后選擇［推/拉］工具，將工具放置于創建的圓上，按住鼠標左鍵并拖動鼠標，創建出連廊支柱結構，如圖16所示。
圖16 創建連廊支柱結構

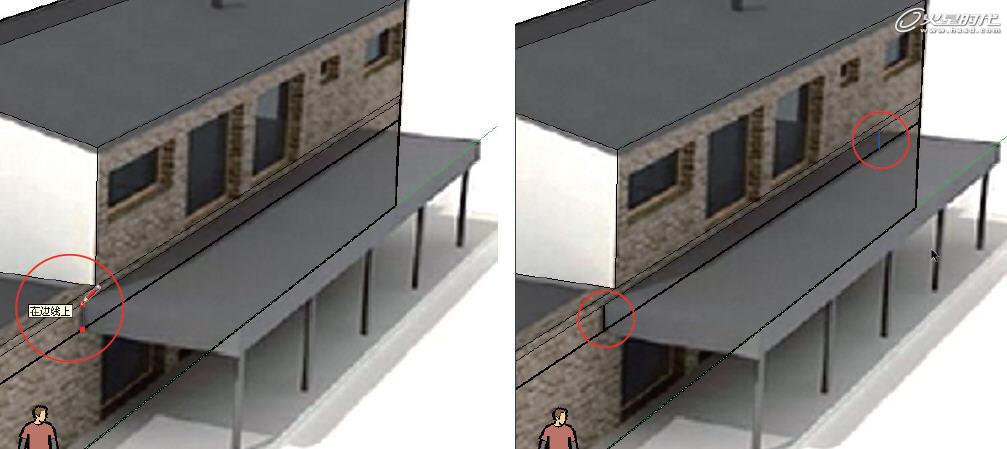

在使用［推/拉］工具擠出支柱模型時，當擠出的高度與連廊頂面相交時，會出現［端點］的提示框，提示用戶該模型的高度已經與上方模型的端點重合，這時釋放鼠標即可得到高度
在兩模型之間的支柱。
這時可以使用［轉動］工具旋轉視圖，［轉動］視圖操作也可以通過按住鼠標中鍵來完成。觀察支柱是否與頂面對齊，確認之后，如果想要恢復到調節完成的透視角度，單擊軟件界面

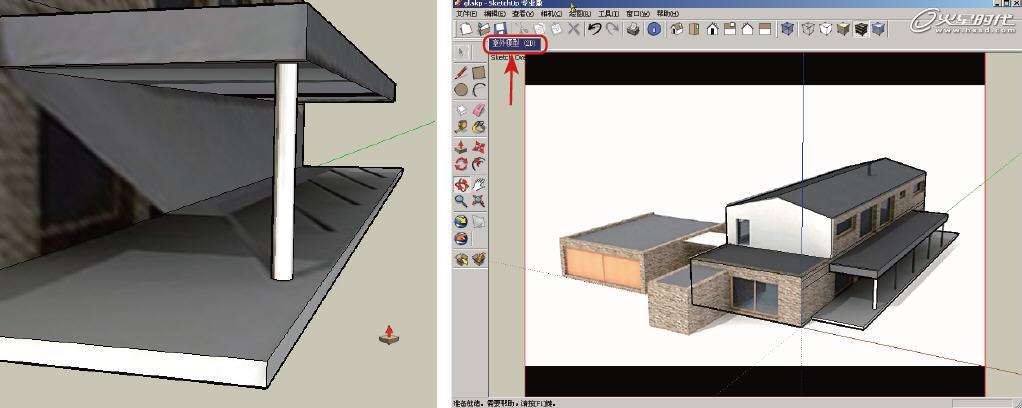

左上角的“室外模型（2D）”即可，如圖17所示。
圖17 轉動視圖與恢復視圖
經過前面的操作，已經創建出1個支柱模型了，接下來只需要對支柱模型進行復制，即可制作出另外3個支柱。
step02 使用［選擇］工具單擊選擇支柱模型，然后選擇［移動/復制］工具，按住Ctrl鍵拾取支柱底面的端點進行復制，將復制的模型移動到圖中第2個支柱對應位置 之后，釋放鼠標，按鍵盤上的4和*鍵，再按回車鍵，即可復制出4個支柱模型，如圖18所示。
圖18 復制支柱模型

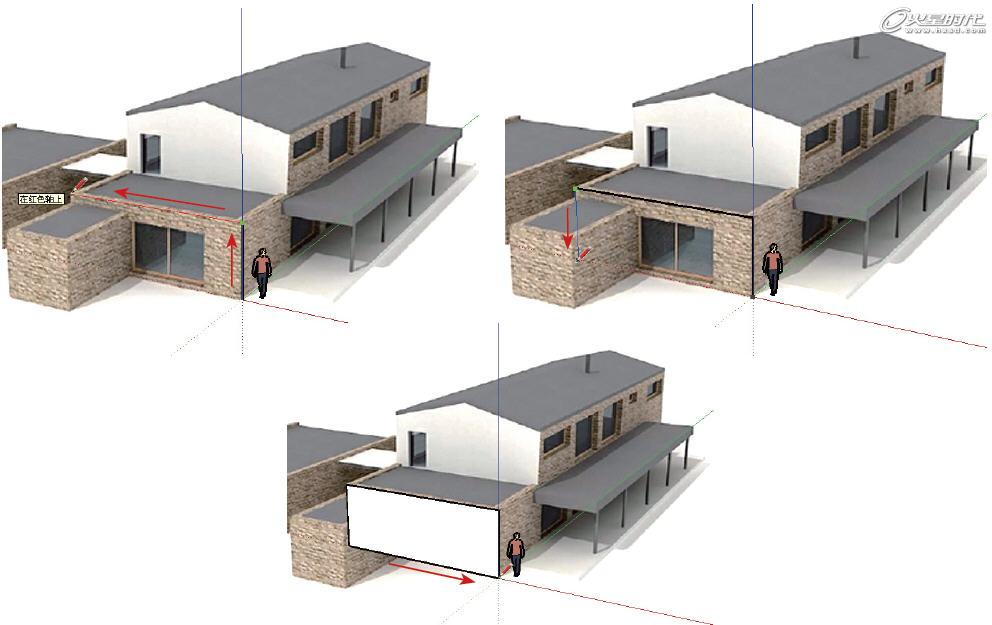

復制的時候出現綠色的虛線，則說明復制的模型與被復制模型的連接線是平行于y軸的。
復制出第1個支柱模型之后，不要進行任何操作，直接在鍵盤上按4和*鍵，輸入的時候觀察軟件右下角數值輸入區中顯示的輸入參數，該參數的含義是將當前模型復制出4個。
Note
SketchUp的數值輸入方法與3ds Max等其他軟件不同，初次使用的讀者可能會不習慣這種輸入方法，創建圖形后不需要在數值輸入框內單擊然后輸入參數值，而是直接使用鍵盤輸入。
通過復制操作將連廊的支柱制作完成了。至此，整個連廊的模型已經創建完成，接下來創建建筑其他部分的結構。
step01 選擇［線］工具，繪制墻體的分割線，然后使用［推/拉］工具，將工具放置于分隔出的面上，按住鼠標左鍵并拖動鼠標，創建出建筑結構，如圖18-33所示，再次單擊［照片匹配］對話框中的［材質來源于圖片］按鈕。
圖19 創建并擠出模型
step02 選擇［線］工具，將建筑的一個立面創建出來，然后使用［推/拉］工具，將工具放置于剛才繪制的平面上，按住鼠標左鍵并拖動鼠標，將平面擠出為一個長方體， 使長方體的另一側與圖中的建筑對齊，如圖18-34所示 在［照片匹配］對話框中單擊［材質來源于圖片］按鈕。
圖20 繪制面并擠出模型
兩個建筑之間還有一個連廊的結構，接下來使用和前面制作連廊模型相同的方法，創建出連廊的頂結構。

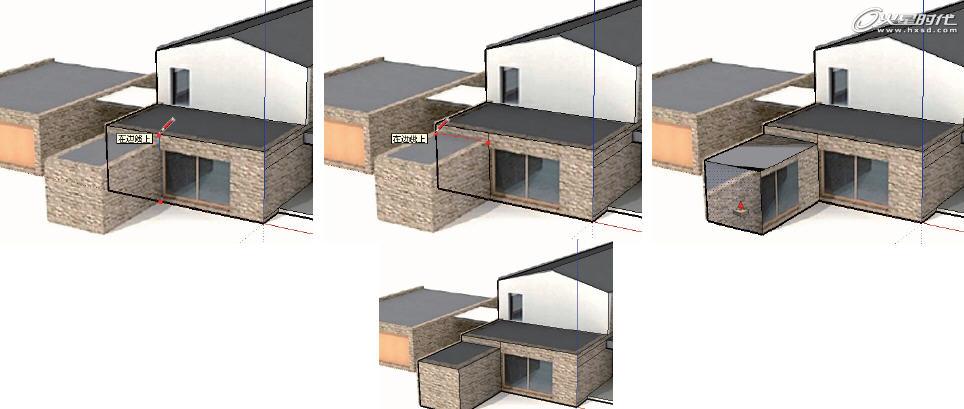

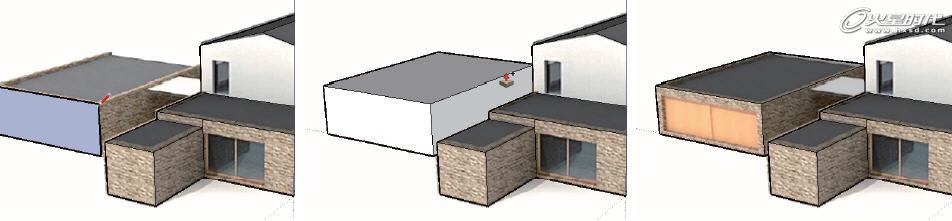

step03 使用［選擇］工具單擊選擇線，再選擇［移動/復制］工具，按住Ctrl鍵拾取線的端點進行復制，復制出兩條線并分別對齊圖中連廊頂的上沿和下沿；選擇 ［線］工具，繪制出頂結構兩邊縱向線條；使用［推/拉］工具，將工具放置于剛才繪制的平面上，按住鼠標左鍵并拖動鼠標，將平面擠出為一個長方體，使長方體 的另一側與前面建筑的墻壁對齊， 如圖21所示。
圖21 繪制面并擠出模型

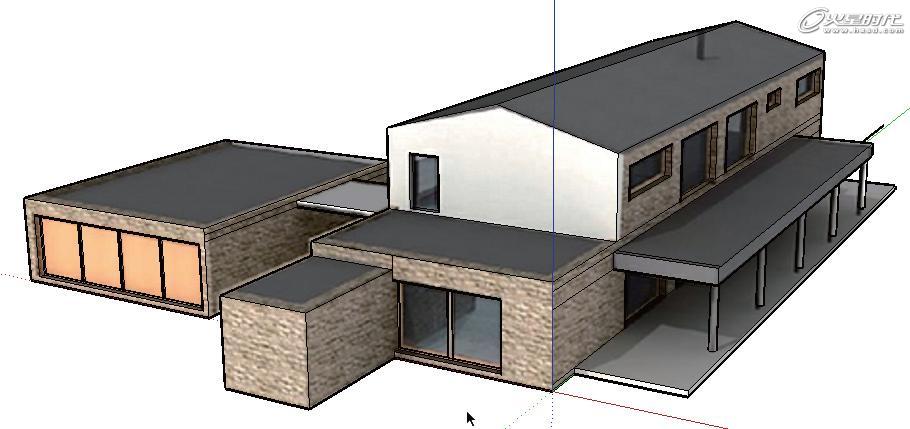

至此，創建出了建筑的大結構，建筑模型如圖21所示。
圖22 當前建筑模型效果
接下來繼續完善建筑的細節，將建筑的窗體結構和建筑屋頂女兒墻的結構創建出來。
2.創建窗體結構

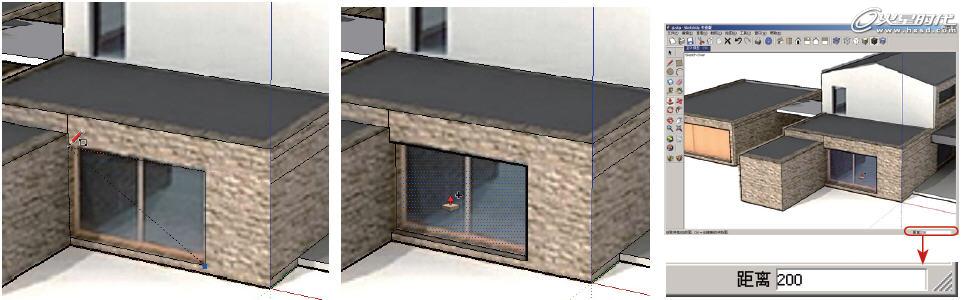

step01 選擇［矩形］工具，對照圖片，在窗口的位置繪制一個矩形，使用［推/拉］工具，將工具放置于剛才繪制的平面上，向內擠壓一段距離，釋放鼠標后在［距離］框中輸入200，如圖23所示。
圖23 繪制并擠出窗體模型
輸入的數值為當前使用［推/拉］工具擠出的距離，輸入200，意味著擠出的厚度為200mm，即窗臺的寬度為200。掌握了這種制作窗體的方法之后，接下來都使用這種方法來創建其他窗體。
step02 選擇［矩形］工具，對照圖片繪制一個矩形，使用［推/拉］工具，將工具放置于剛才繪制的平面上，向內擠壓一段距離，釋放鼠標后在［距離］框中輸入200，如圖24所示。
圖24 繪制并擠出窗體模型

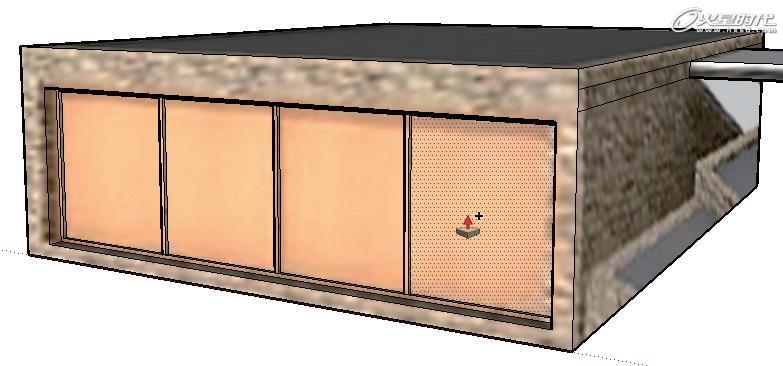

在掌握了窗體制作的方法之后，模型中剩余的窗體結構將由讀者自行完成。創建完窗體模型后，再次在［照片匹配］對話框中單擊［材質來源于圖片］按鈕，最終效果如圖25所示。
圖25 窗體模型最終完成效果
下面還需要進一步細化模型，將窗體結構中的窗框模型創建出來，這將使用到［偏移復制］工具。

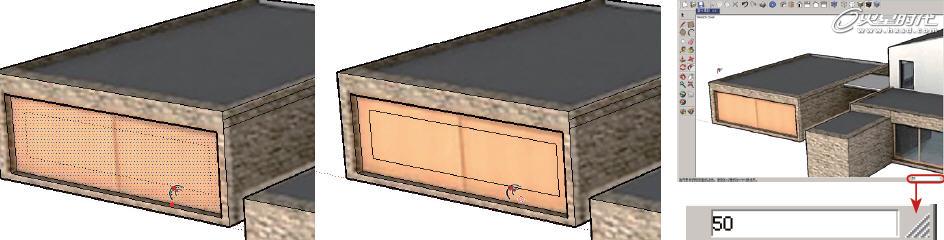

step01 選擇左側大工具欄上的［偏移復制］工具，選擇窗體的表面，按住鼠標左鍵拖動一段距離，釋放鼠標，然后在［距離］框中輸入50，如圖26所示。
圖26 偏移復制窗體表面
放大視圖觀察，發現窗體邊緣出現了一個寬度為50mm的雙線。
Note
［偏移復制］工具類似于3ds Max軟件中的［輪廓］操作，即為單線擴邊，使其成為雙線，而在偏移復制后輸入的參數，如本案例輸入參數為50，意味著雙線間的距離為50，也就是本案例將要制作的窗框模型的寬度為50。

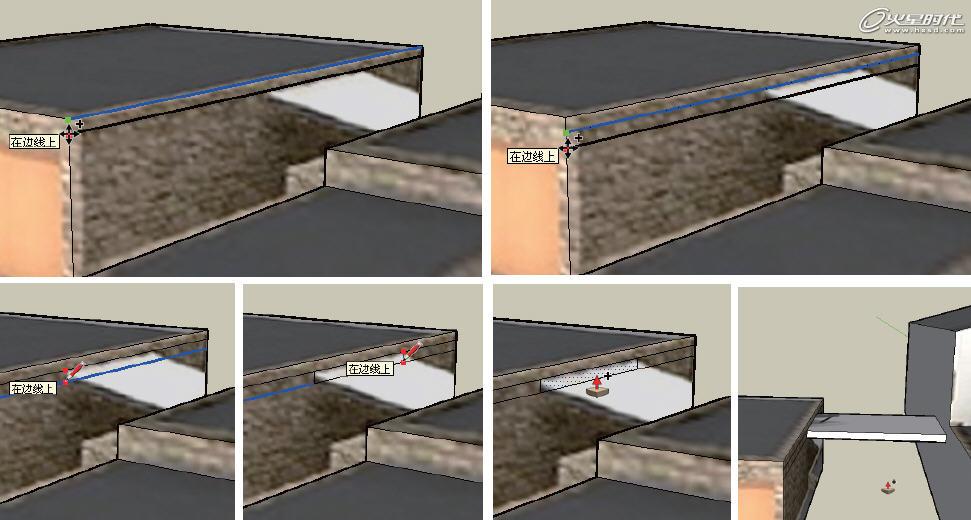

step02 使用鼠標中鍵旋轉視圖，找到一個合適的觀察角度，選擇［線］工具，鎖定中點繪制出3條線段，如圖27所示。
圖27 繪制中點連線
繪制中心連線時注意，軟件自動捕捉的中間將以藍色的點顯示，鎖定捕捉之后再進行繪制。
圖28 移動復制線段

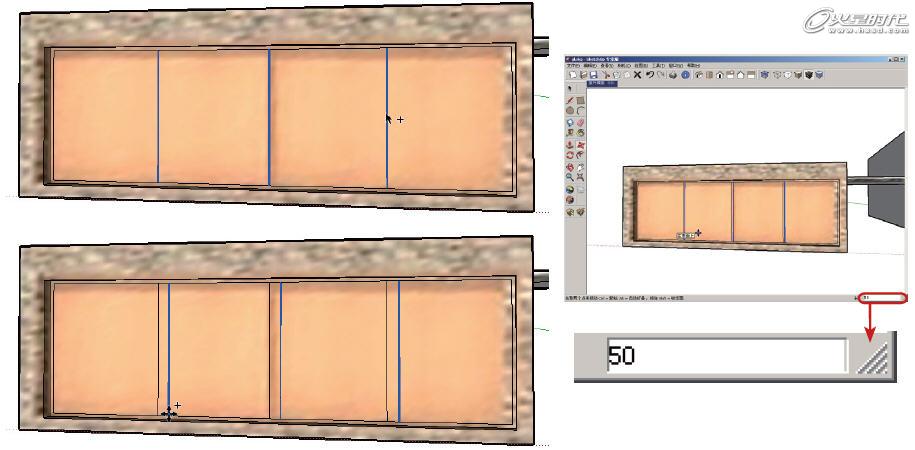

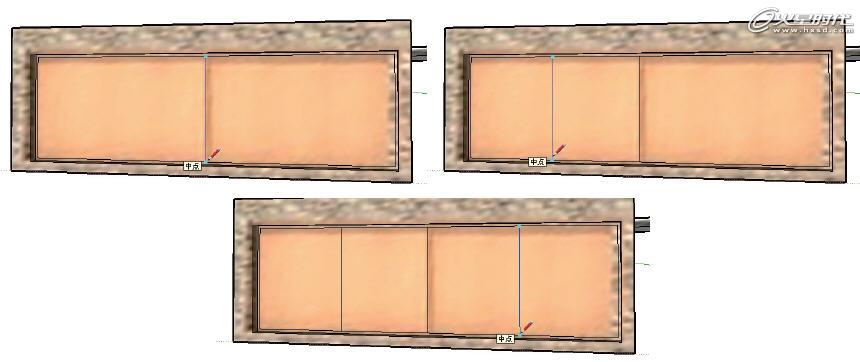

step03 使用［選擇］工具選擇線，然后按住Ctrl鍵進行加選，同時選中3條線；選擇［移動/復制］工具，按住Ctrl鍵進行移動復制，復制出一段距離之后，釋放鼠標，然后在［距離］框中輸入50， 如圖28所示。
使用［移動/復制］工具進行移動復制之后，再輸入參數50，意味著移動復制的距離為50mm，這樣就完成了窗框的制作。
step04 分別選擇被窗框分隔出來的4個面，選擇［推/拉］工具，將工具放置于平面上，向內擠壓一段距離，釋放鼠標后輸入50，如圖29所示。
圖29 擠壓窗框間的面
窗框之間的面實際是玻璃的部分，該操作向內擠壓玻璃部分的面，即可制作出窗框凸起的結構。
通過上述操作，創建好了建筑中的一個窗框結構，場景中還有一處窗框結構，其創建方法與這里介紹的方法基本相同，請讀者自行完成，創建完成的窗框結構如圖29所示。
圖30 窗框模型最終效果
至此，所有窗體模型的細節都創建完成了。接下來處理最后一個細節結構——房頂女兒墻。
3.創建女兒墻模型
女兒墻的創建思路較為簡單，使用［偏移復制］工具和［推/拉］工具即可創建出女兒墻的結構。

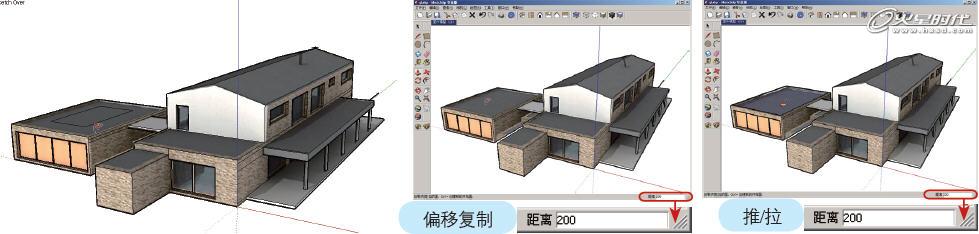

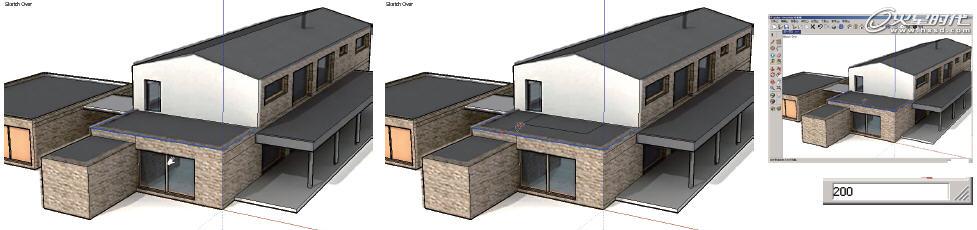

step01 選擇左側大工具欄上的［偏移復制］工具，選擇屋頂的面，按住鼠標左鍵拖動一段距離，釋放鼠標，在［距離］框中輸入200；使用［推/拉］工具將偏移復制后形成的面向下擠壓出一段距離，釋放鼠標后，在［距離］框中輸入200，如圖31所示。
圖31 偏移復制屋頂的面
偏移復制時輸入參數200，意味著女兒墻的厚度為200mm；使用［推/拉］工具擠出參數設為200，意味著女兒墻模型的高度為200mm。
目前制作的女兒墻模型為四面墻體的結構，在圖片中還有兩個房頂，為三面墻體的結構，接著介紹女兒墻的制作方法。
step02 使用［選擇］工具選擇線，然后按住Ctrl鍵進行加選，將需要制作墻體結構的3條邊線同時選中；選擇［偏移復制］工具，按住鼠標左鍵進行偏移復制，復制出一段距離之后，釋放鼠標，然后在［距離］框中輸入200， 如圖32所示。
圖32 偏移復制墻體結構的邊線
Note
［偏移復制］工具只能對單一平面或者兩個（兩個以上）在同一平面內相連的邊線進行偏移復制。
step03 使用［推/拉］工具將偏移復制后形成的面向下擠壓出一段距離，釋放鼠標后，在［距離］框中輸入200，制作出三面的女兒墻結構，如圖33所示。
這樣就將三面的女兒墻結構制作出來了，在建筑中還有一個三面的女兒墻結構，與前面制作方法一樣，這里就不再進行贅述了，最終完成的效果如圖34所示。
圖33 擠出女兒墻結構
圖34 女兒墻結構最終效果
至此，整個建筑模型創建完成。
4.最終模型清理
創建完成模型結構之后，還要對模型進行最終的清理操作。

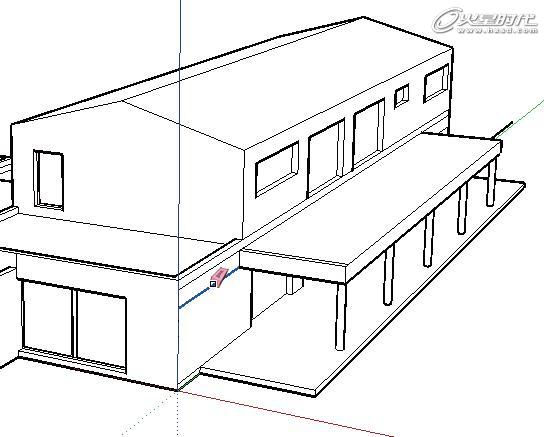

step01 選擇菜單［查看］|［面類型］|［消隱］命令或者單擊標準工具欄上的［消隱］模式按鈕，將視圖以消隱的方式顯示，如圖35所示。
圖35 以消隱方式查看視圖
通過消隱顯示能夠清楚地觀察到模型中邊線的狀態，觀察圖18-49，由于制作模型的需要，當前有一部分對模型結構沒有作用的輔助線出現在模型中，接下來需要將這些沒有用的線條刪除。
step02 選擇左側大工具欄上的［刪除］工具，在視圖中無用的輔助線上單擊鼠標，即可將線條刪除，如圖36所示。

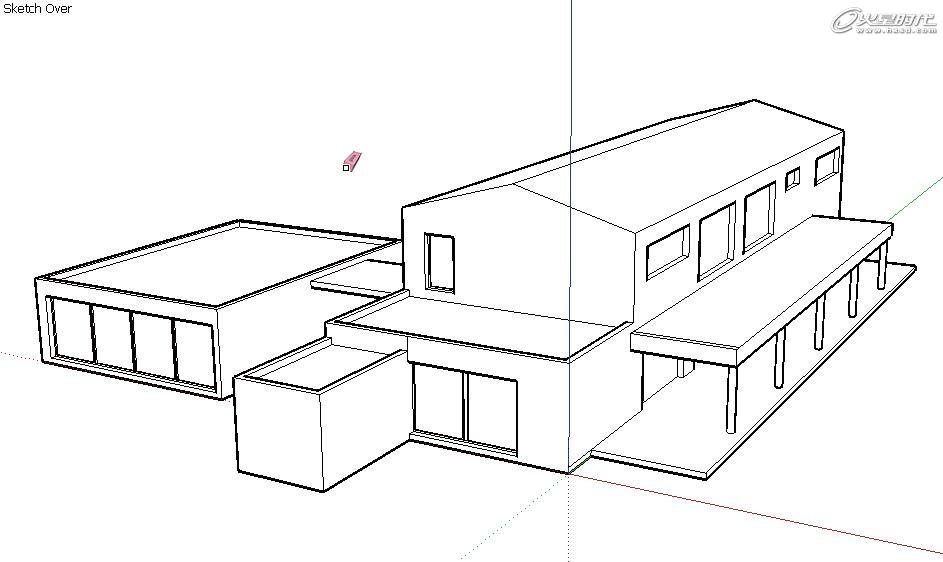

清理完成之后的模型如圖37所示。
圖36 清除無用的輔助線條
圖37 刪除無用線條后的建筑結構效果

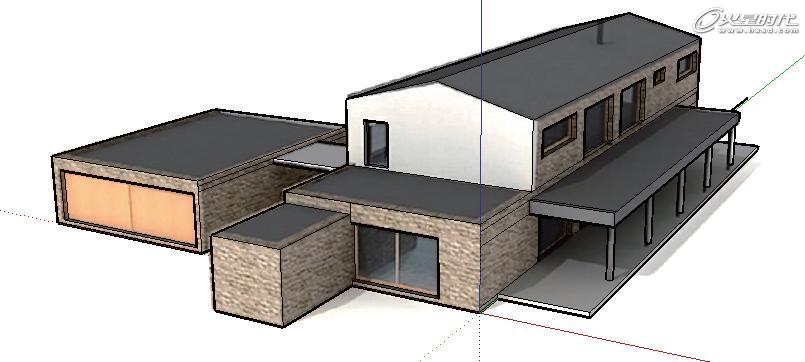

step03 選擇菜單［查看］|［面類型］|［貼圖］命令或者單擊標準工具欄上的［材質貼圖］模式按鈕，將視圖以材質的方式顯示，然后選擇菜單［查看］|［陰影］命令，打開陰影顯示，模型最終效果如圖38所示。

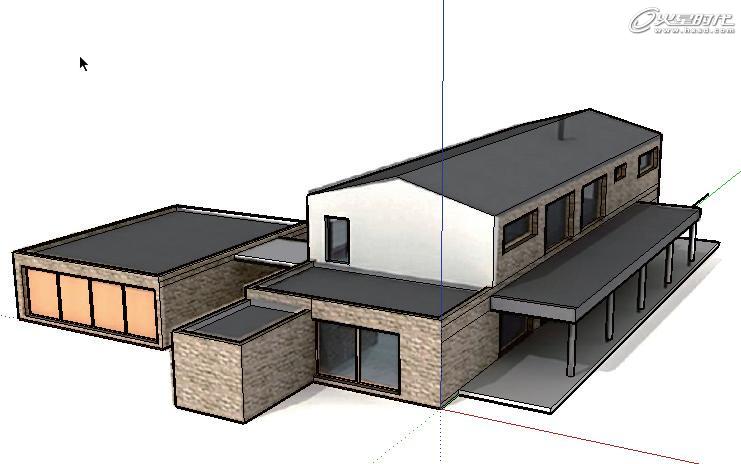

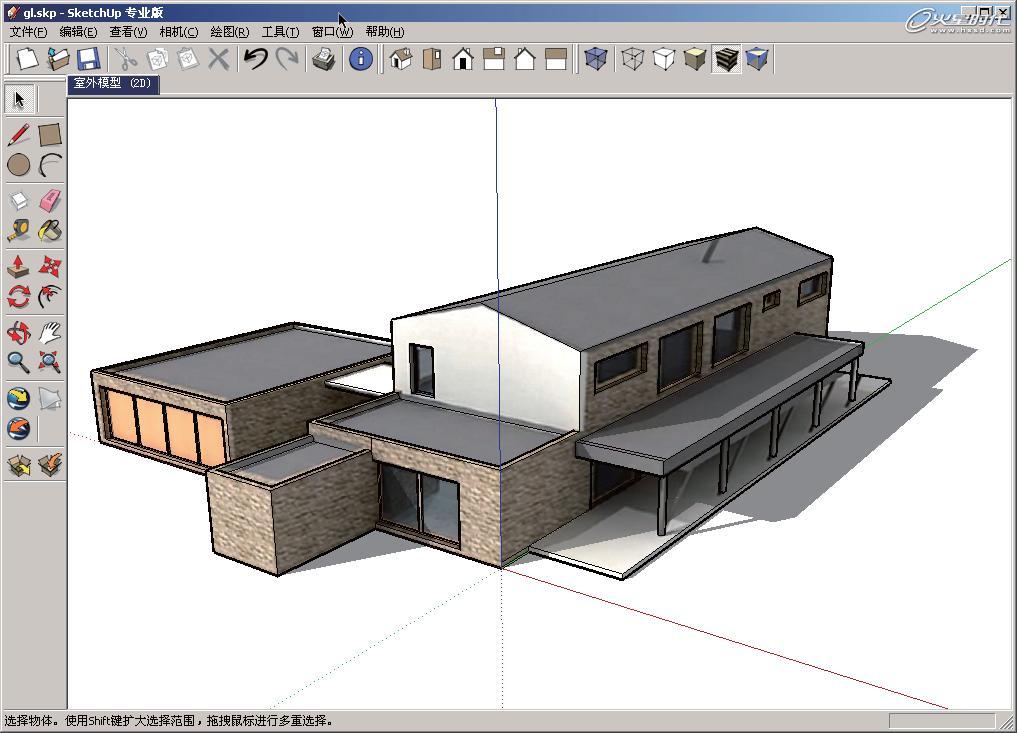

圖38 建筑模型最終效果
