softimage教程之頂點著色一

來源：未知 | 責任編輯：CHH | 發布時間： 2017-07-05 17:46 | 瀏覽量：

　本節匯寶盆為大家?guī)?lái)softimage教程頂點著色允許烘焙復雜的紋理和渲染樹信息為頂點顏色屬性。與Render Map相似，但頂點著色是將表面的信息烘焙為頂點顏色(Color At Vertice，簡稱CAV) 的屬性。因此，結果的質量大部分取決于多邊形的密度。
　　頂點著色在游戲開發方面很有用，因?yàn)樗试S你將基本的紋理信息和光照信息直接烘焙進場景物體。這樣就可以刪掉一些燈來減少計算量和整體場景的大小。

　　這種方法不倚賴于圖片或者最終聚集，在某些方面優勝于傳統的方法，但也存在一些局限性,就是設置繁瑣。

　　在這里，我們使用一個簡單的場景。這個場景只有一個大盒子(Box)，盒子內是一輛沒輪子的小車(小車多邊形的密度比較大，墻腳多邊形的密度相對小，大家可以注意兩者的效果)。盒子的內壁已被指定了頂點顏色(名為lanlan_wall)，但沒有燈光和材質。我們將在盒子內頂部放置一個大的 Light_Box。

　　首先，要為場景準確設置傳統的光。每一個光源必須有一個反向的方形衰減，因此必須將它們的陰影本影設置為黑色，這就意味著場景物體的表面所反射的光要比它們接收的少。如果使用Phong，要確信Specular不會太亮，Ambient被設置為黑色。

　　然后，我們就使用Render Map(烘焙成CAV)把渲染樹的信息烘焙成一個頂點顏色屬性(CAVs)。
CAV表示原始光的第1次光反彈，并用于后來的渲染。此外，它還將用于在下一步驟中加速計算下一次光反彈。當這個光反彈不再重復影響原始光(直接光照)，就使用另一個CAV表示原始光的第2次光反彈，然后添加到第1次反彈(以及添加到原始光)來增加場景的真實性。

創建燈光和材質

1.因?yàn)閳?chǎng)景沒有燈光和材質，所以要先創建這些要素。

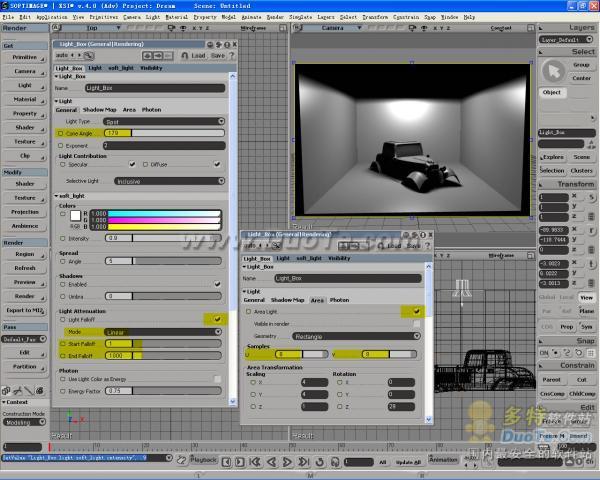

　　在Explorer中刪除默認的燈光。然后從Render工具欄中選取Get > Light > Light Box命令，創建一個Light Box，將它放置到盒子的內頂部上，設置它的大小為頂部的1/4左右。并且在打開的屬性編輯器中設置相關的屬性。如右圖所示。

softimage教程之頂點著色

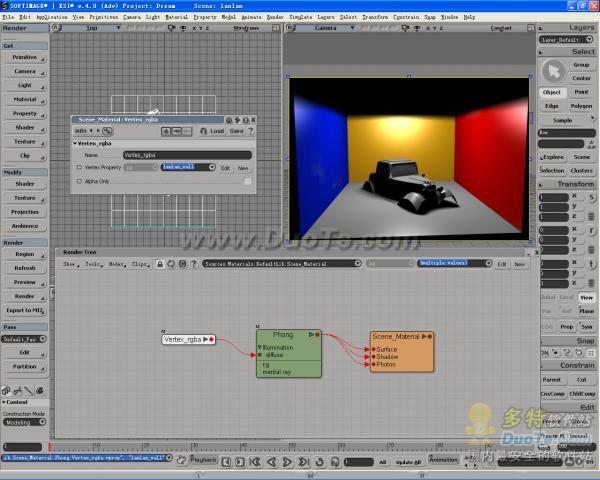

2.為物體指定一個phong材質。按7鍵打開Box物體的Render Tree，獲取一個Map Lookups > Vertex RGBA節點，并將它連接到Phong材質的diffuse節點。雙擊Vertex RGBA節點打開它的屬性編輯器，將Vertex Property設置為lanlan_wall(內壁的顏色屬性)，如右圖所示。

softimage教程之頂點著色

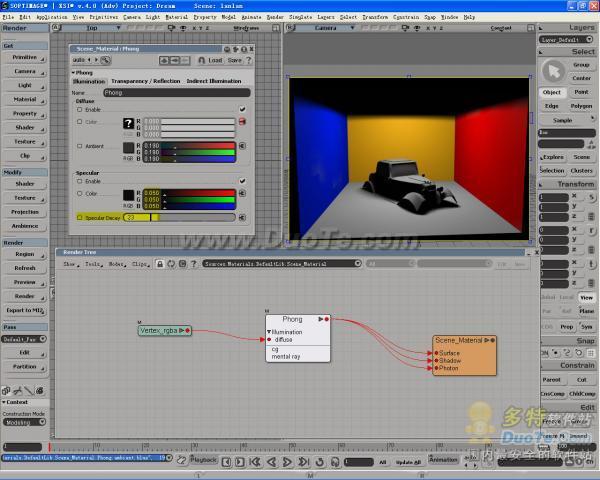

3. 雙擊Phong節點，打開Phong屬性編輯器，將Diffuse Ambient的RGB設置為黑色；將Specular Color的RGB都設置為0.05；將Specular Decay設置為23。如右圖所示。

創建lightmap

　　如果沒有使用大的區域光(Area Light)，第4和5步驟可以省略。但在這個場景中，我們使用了一個大的區域光，因?yàn)樗芗铀俚谝粋€(gè)光反彈的計算。這樣就可以從區域光烘焙直接光照(dirct illumination)為一個新的CAV。

softimage教程之頂點著色

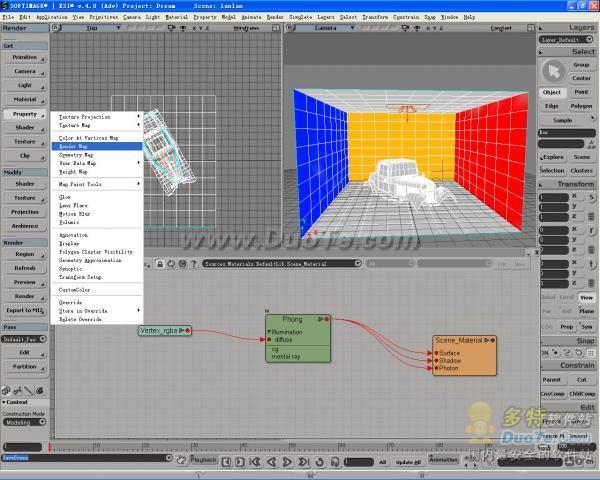

4.為Box物體創建一個RenderMap屬性(選擇Box物體，然后選取Render > Get > Property > Render Map命令)。如左圖所示。

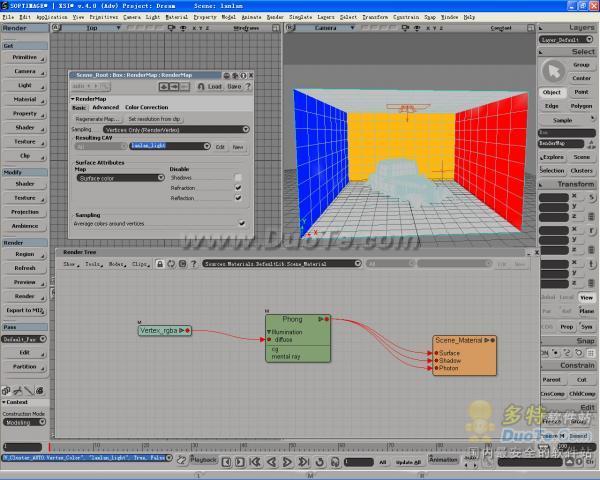

5.在打開的RenderMap屬性編輯器中，將Basic頁面中的Sampling設置為vertices only(RenderVertex)；在Resulting CAV區域中單擊New按鈕，創建一個新的Color At Vertices(簡稱CAV)，然后單擊Edit按鈕重命名為lanlan_light；勾選Disable區域中的Refraction和 Reflection項以及Sampling區域中的Average colors around vertices項。

鎖定RenderMap屬性編輯器，使它處于活動狀態，以便于下次使用。如右圖所示。

softimage教程之頂點著色

6.單擊Regenerate Map…按鈕重建Render Map(這樣就將渲染樹的信息烘焙成lanlan_light)。

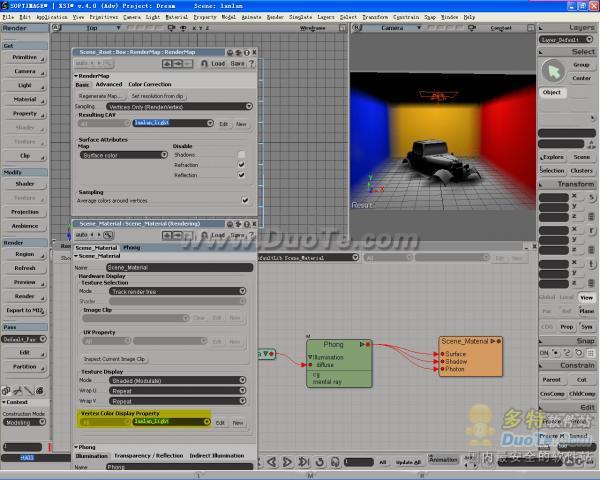

在Material屬性編輯器中預覽，它看起來與步驟3的渲染圖像一樣。如左圖所示。

創建第1次光反彈

softimage教程之頂點著色

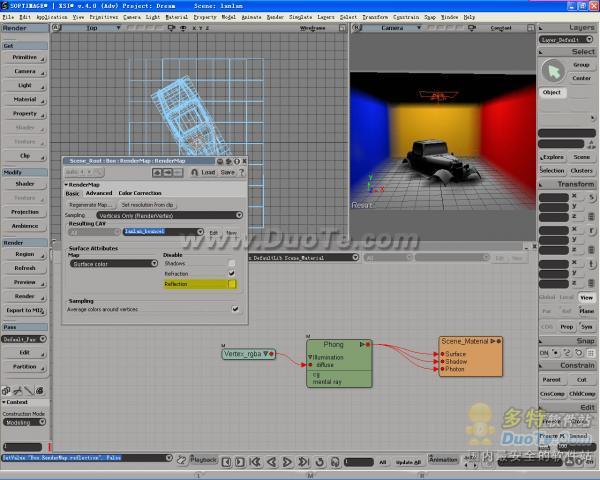

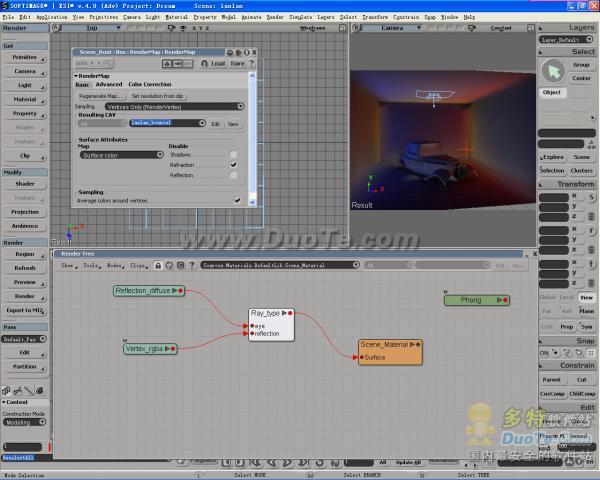

7.在Render Map屬性編輯器，創建一個新的CAV，并且命名為lanlan_bounce1；取消勾選Disable區域中的Reflections項。如右圖所示。

8.在Render Tree視圖中，從Nodes菜單獲取Reflection_diffuse和Ray_type節點，將前者連接到后者的eye上，將Vertex RGBA節點連接到Ray type的reflection上，然后再將Ray type節點連接到Material的Surface上。

softimage教程之頂點著色

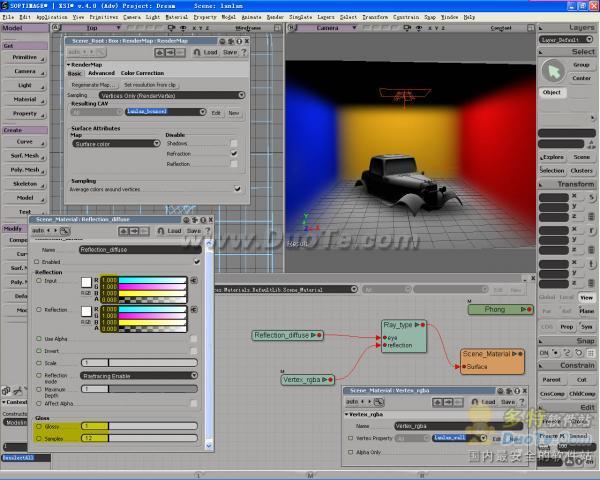

在Vertex_rgba屬性編輯器中，將Vertex Property設置為lanlan_light。在Reflection_diffuse屬性編輯器中，將Reflection的RGB都設置為1，設置Gloss為1，設置Samples為12。如右圖所示。

注意：
通常，光澤反射會分配到被反射的eye light的采樣點上，渲染它們而不用于GI計算。當使用Render Map，被反射的eye light就會指向表面法線的同一個方向，這是GI采樣點的來源地。
Render Map會將光澤反射物體作為反射物體，因此通過Ray_type節點將一個標準的表面shader附加到reflections，將光澤反射shader附加到eye上。

9.在RenderMap屬性編輯器中，單擊Regenerate Map…按鈕重建lanlan_bounce1。如右圖所示。

注意：
RM/reflection diffuse shader有個bug，就是當多邊形面與坐標平面正對齊的時候，會顯示為黑色。所以在這里我們要稍微旋轉一下Box物體(0.1，0.1，0.1)，使多邊形不再平行于正交平面(XY，YZ，XZ)。

創建第2次bounce

創建好第1次 bounce后，接著為直接光創建第2次bounce。這是來自第1次bounce的光。直接光照(lanlan_light)不被列入計算范圍，因?yàn)樗呀?jīng)被反彈過了。在最終渲染中就不用重復渲染它了。

10.在RenderMap屬性編輯器，創建一個新的CAV，并且命名為lanlan_bounce2。

softimage教程之頂點著色

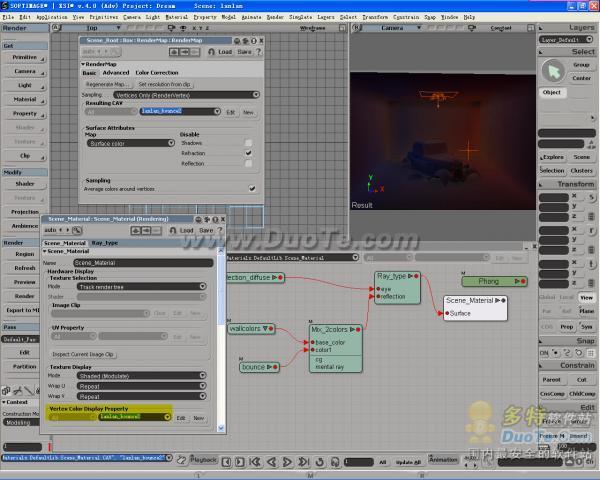

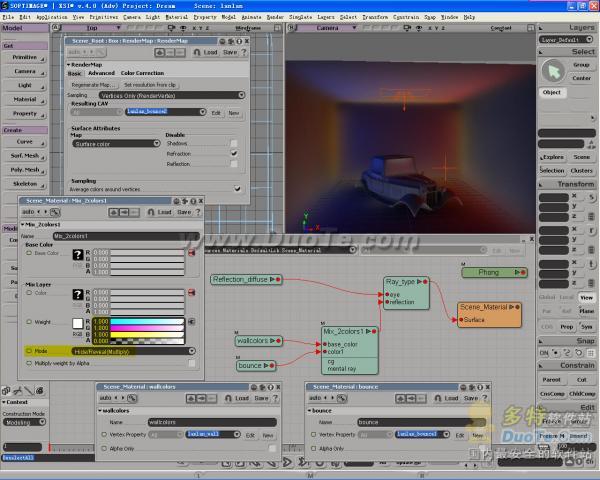

11. 在Render Tree視圖中，從Nodes菜單中獲取兩個Vertex_RGBA節點(Map Lookup節點)，分別命名為wallcolors和bounce。連接節點后，在wallcolors節點的屬性編輯器中，將Vertex Property設置為lanlan_wall；在bounce的屬性編輯器中，將Vertex Property設置為lanlan_bounce1；在Mix_2colors節點的屬性編輯器中，將Weight color的RGB都設置為1，并且設置Mode為Hide/Reveal(Multiply)。如右圖所示。

softimage教程之頂點著色
