HairStrandPlugin的迭代總結

來源： 52vr | 責任編輯：傳說的落葉 | 發布時間： 2019-06-13 08:17 | 瀏覽量：

這篇文章介紹了HairStrandPlugin在迭代過程中遇到的一些問題以及思考。

背景

HairStrandPlugin的1.0版本推出到現在也已經過去快一個月了，在這段期間我也一直在不停調試這個插件以及模擬代碼，在此記錄一下迭代過程中碰到的一些問題以及對應的思考。

代碼層次的迭代

長度約束（Distance Constraint）邏輯迭代

問題描述

在參考TressFX的論文和代碼過程中，我個人收獲很大，但是開源的TressFX似乎還是藏起了一些黑科技。誠然，在系統偏向穩定的情況下，TressFX的效果非常好，而且針對于中短發的約束收斂也做的很不錯，此外還使用GPU進行多線程模擬，大大提升了運算效率。

但是略有蛋疼的是——在不太穩定的系統下，TressFX針對于長度的收斂還是不夠的，在TressFXSimulation.hlsl中能夠找到如下代碼：

[代碼]：


									01

									void ApplyDistanceConstraint(inout float4 pos0, inout float4 pos1, float targetDistance, float stiffness = 1.0)

									02

									{

									03

									    float3 delta = pos1.xyz - pos0.xyz;

									04

									    float distance = max(length(delta), 1e-7);

									05

									    float stretching = 1 - targetDistance / distance;

									06

									    delta = stretching * delta;

									07

									    float2 multiplier = ConstraintMultiplier(pos0, pos1);

									08

									09

									    pos0.xyz += multiplier[0] * delta * stiffness;

									10

									    pos1.xyz -= multiplier[1] * delta * stiffness;

									11

									}

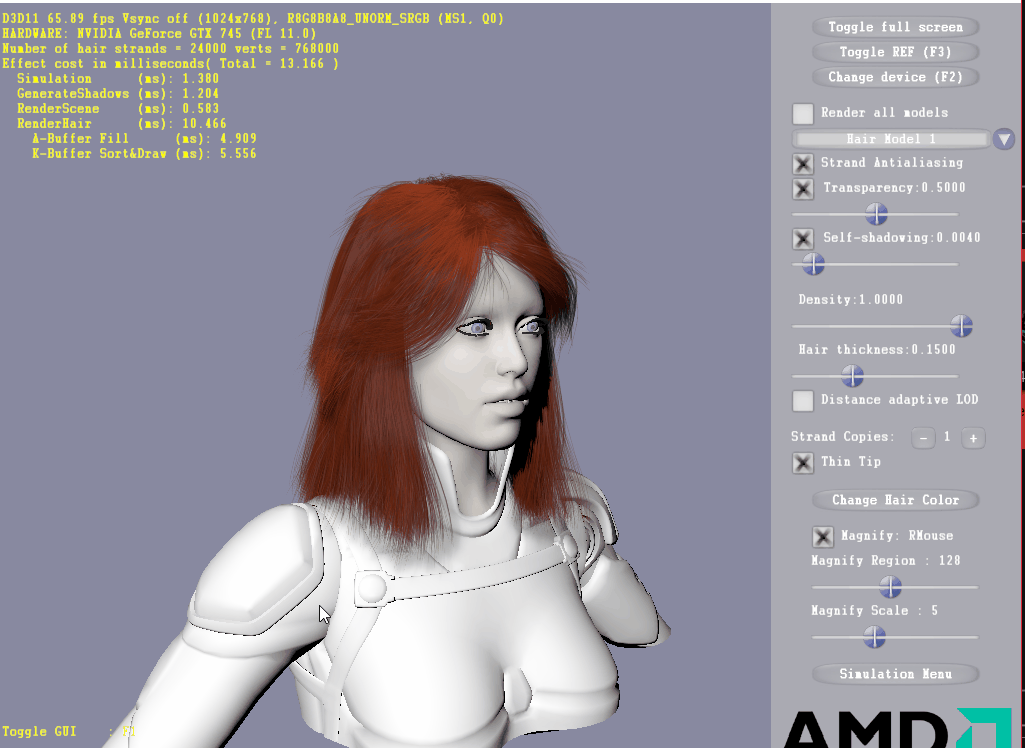

這意味著在頭發高速運動的過程中（例如角色急速?zèng)_刺、墜下山崖等），發絲依然有可能被拉長，以下的截圖來自原生的TressFX的可執行文件。

可以看到當模型進行位移時，頭發還是出現了拉扯的情況。這還僅僅是小位移，聯想到古墓麗影中勞拉運動速度比這高的情況還是比較多的，因此大概可以推測還有黑科技沒有批露出來。

誠然這種狀況可以通過調節例如迭代次數、Substeptime來進行改善，但畢竟僅僅是改善而已，無法徹底解決。而且單一的調整上面的數值還會影響整個發絲的質感，工作量還是比較大。

插件在《隱龍傳：影蹤》的實裝過程也遇到了這個問題。由于《隱》是一個動作游戲，角色的運動速度有時會很高（例如主角在空中的重下劈速度達到了100m/s），因此在最初的實裝中頭發不可避免地被拉長了。

解決方案

最終的解決方案是在進行發絲設計時先離線計算出各個粒子與發根粒子的穩定距離，然后在模擬的過程中檢測距離的大小關系。如果距離過大了，則強制將粒子推至穩定距離的位置。

這樣的方案能夠是Iteration數量大大減少，目前來看針對于每根發絲來說只需要進行一次Iteration即可。而且發絲的表現效果也更加穩定，當主角在山崖間快速跳躍的時候發絲也并不會被拉長。

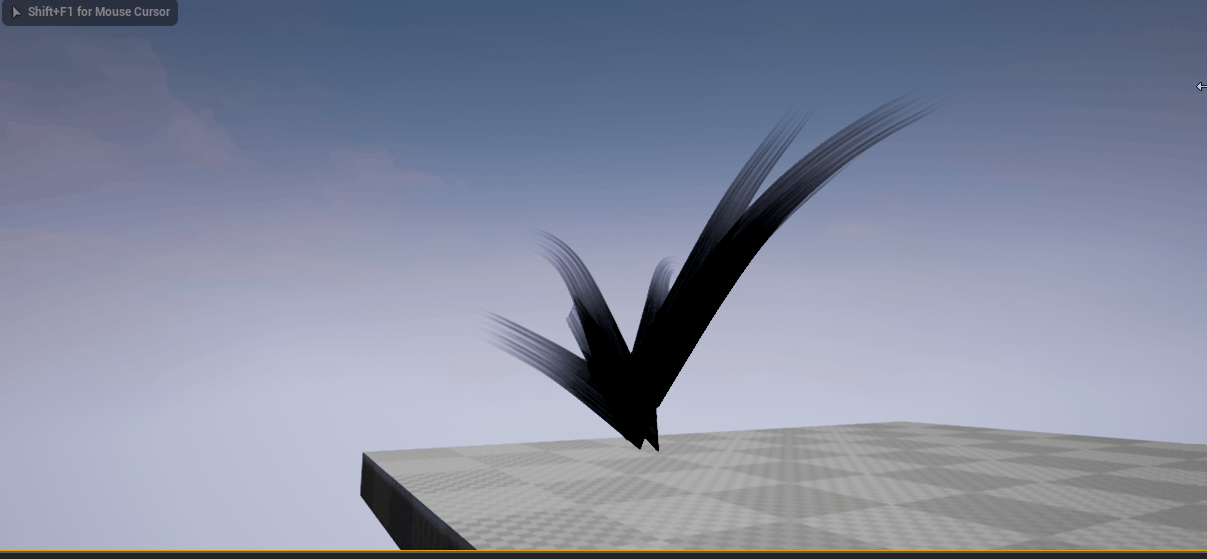

上圖是初次實裝后的效果，可以看到長度被約束到了一個穩定值（鋸齒狀的震顫來源于阻尼沒有調整好，大家無視即可……）。

LOD的實現

由于發絲的模型是依照樣條曲線來進行動態構建的，因此導致發絲的網格會比較密，這樣一來對GPU的消耗就有可能比較大（雖然我知道這個插件主要是CPU殺手……）。

因此花了一些精力用于動態LOD的構建了，難度不大也沒什么好說的，距離越遠則網格越稀疏而已……

發絲插值

工具鏈問題

發絲插值是一個很蛋疼的事，而這個蛋疼不是來源自技術而是來源自工具鏈。

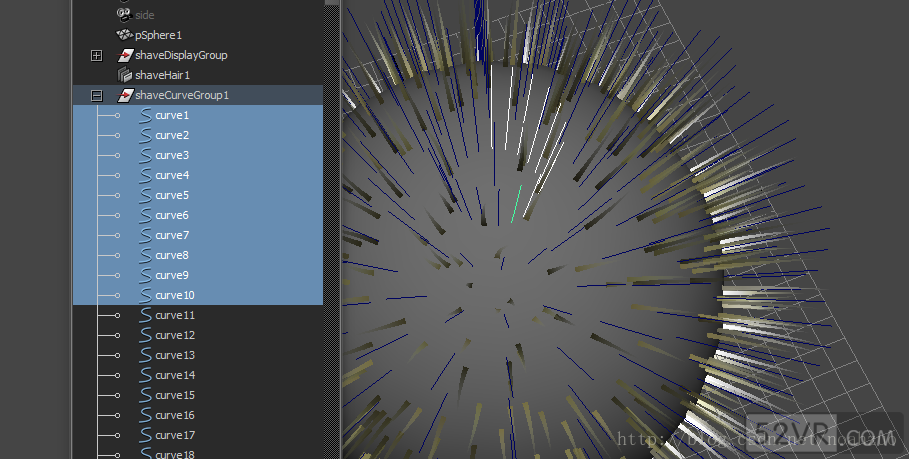

由于《隱》的開發團隊人數比較少，因此很多時候都只能使用現有的工具來進行開發。由于模型師的習慣，針對于發型的設計是使用Maya的Shave插件，然后直接導出曲線數據，再在UE4中進行導入操作。

但是這樣一來，發絲與發絲之間的拓?fù)浣Y(jié)構就被破壞了。導出之后的曲線數據不帶有“哪三根曲線是在同一個三角面上”的信息，因此原本想好的三角面插值就難以實現了。

這個問題嘛……實際上不隸屬與這個插件，難度也不大，但是由于涉及到工具鏈改變所帶來的成本因此暫時就這樣擱下了。目前的發絲插值是針對發絲插值總數進行隨機的兩兩發絲配對，然后在渲染的時候在這兩根發絲之間進行插值即可。

插值發絲的碰撞結算

這個問題目前也還沒解決。發絲的插值的出現的目的主要是用于解決模擬發束太少而導致發絲稀疏的問題，換句話說，可能針對于類似于馬尾之類的簡單發型，只需要四五根發絲進行模擬結算，然后在這些發絲之間進行插值即可，這樣能夠大大節省CPU運算時間。

但是這樣的潛在問題在于如果這幾根發絲之間有一些進行了碰撞結算而其他的沒有進行碰撞結算該怎么辦？如果直接進行插值的話勢必會導致有一些發絲直接進入了碰撞體內，但是如果針對于插值發絲再進行碰撞結算則一來計算量將增大不少，二來只有碰撞結算而無長度約束將導致發絲的極度詭異的狀況。

目前來看，插件提供的插值功能只適用與單側馬尾這一類走向統一，發束簡單的發型。如果日后能夠解決三角面插值的問題的話，這個問題也將得到一定程度的解決。

線條網格（Line Primitive）

不同于三角網格，Line Primitive是用于線條的繪制。隨著現在機器性能的提升，大量的Line Primitive也不再是幻想了。

在這個迭代后，開發者可以選擇是否使用LinePrimitive進行模擬，并且也可以工作正常。但是可以預見的問題是：除非插值發絲的問題得到解決，否則使用LinePrimitive勢必帶來極高的CPU運算量。

或者……如果與TressFX一樣，將模擬邏輯寫到GPU上，應該也能解決這個問題。

質點系統

這個東西其實很簡單也不需要多說——越靠近發根的粒子質量越大，越遠離發根的粒子質量越小。這樣一來在進行物理模擬的時候?qū)⒏诱鎸?shí)。

下一步的計劃

GPU！GPU！GPU！

工具鏈！工具鏈！工具鏈！

GrowMesh的對應邏輯。
