Rhino用戶手冊（1）RHINO3D的數據類型
本節匯寶盆為大家?guī)淼氖牵篟hino用戶手冊（1）RHINO3D的數據類型
在RHINO3D中一共有五種數據類型：包括點、線、面、體及網格。
線、面、體都是屬于一種叫NURBS的物體，它通常被看作為一種數學的等式，意味著這種物體可以非常光滑。這種光滑的面能夠制作出模型，渲染體，動畫程序等，正如計算機輔助制造(CAM)系統，有一些設計者運用線段、網格去擬合出一個光滑的面，RHINO3D也能夠創建出一些網格去擬合這種NURBS的物體，以便完成模型的制作。
注：NURBS 是一種高精度的網格面。（譯者注）
——點：
點是在RHINO3D種最簡單的數據類型，由一個小圓點來代表。
——線：
繪制線：

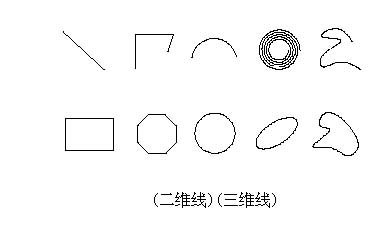

無論您從線菜單下繪制的線段、復合線、弧、圓、隨意曲線或者其他的物體均屬于NURBS曲線。您都可以選擇、修改、刪除這些線，線可以是閉合或不閉合，可以是二維或三維。
從面上得到的線：

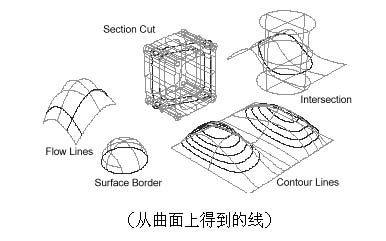

所有的NURBS面都包含線。在建模上經常會用到曲面邊緣的線。而這些曲面邊緣的線在系統中是能夠提取出來的。例如：系統可以提取出曲面的邊緣線，一個平面切割一個曲面或?qū)嶓w的剖面線，兩個或以上曲面的交線，曲線投影在一個曲面上的投影線。
線的編輯：

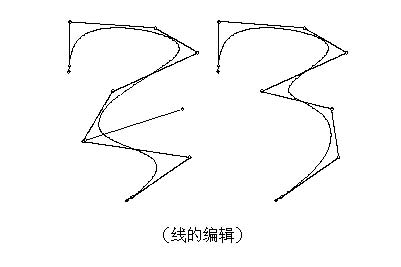

在許多情況下，線都可以編輯，您可以把線上的節點或控制點顯示出來，并用鼠標拖動這些點，或者使用手把工具來編輯。
注意：從曲面上得到的線與所在的曲面并沒有關系，如果編輯這一類的線，可能會離開原有的曲面。
——面：
面的創建：

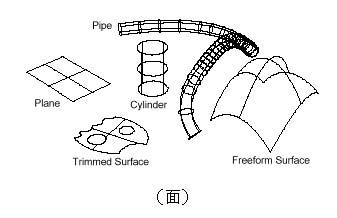

NURBS也可以表現為面。在面的菜單下，系統有許多工具把一些形狀任意的曲線構成面。在系統中可以把任何的形狀轉化為NURBS。
無論是線、面、體等物體的創建，它們都可以表現為NURBS物體。
面的修剪：

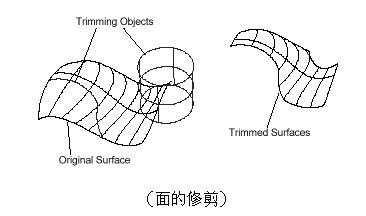

在RHINO3D中，面是可以修剪的。您可以通過線、面、體來修剪面。（對于一些命令來說，修剪過和沒經修剪的面是有不同的含義，所以，用戶必須知道面有沒有經過修剪）。
面的編輯：
所有的面都可以通過移動它的控制點以達到編輯的作用。這個功能是創建一些隨意、有機的模型經常用到的。
注意：兩個或以上的面一旦經過連接，或形成體，或形成體的一部分，就不能通過控制點來編輯面。
面的顯示：
在屏幕上，面看上去象一組相交的線。這些您所看到的線是面上的參數線（筆者譯）。這些線可以幫助您看清楚這些曲面的形狀。當選中了面，在面上的參數線都會表現為高亮顯示。一些程序叫這種現象為isoparams或isoparms。
——體和幾何體（筆者譯）：
（幾何體并不是真正意義的體，它可能因為欠缺一個或以上的面，而不能組成一個完整的體，也稱為部分體）
一個有體積的面稱之為體。體通常是由以下的一些方法所創建的：
·直接在體的菜單下創建體。
·將兩個或以上的面連接起來。
·經過旋塑、放樣、拉伸等命令而得到。
·通過創建一個閉合的曲面。
體的圖元：
您可以在體的菜單下直接創建最基本形狀的體。
通過連接生成的體：

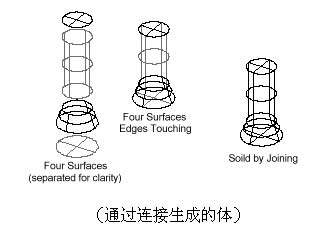

如果兩個或以上的面能夠圍起一個有體積的形狀，那么把這些面連接起來就成為一個體。下圖是說明由兩個平面、一個圓柱面、一個圓錐面連接起來而生成的體。
通過連接生成的幾何體：

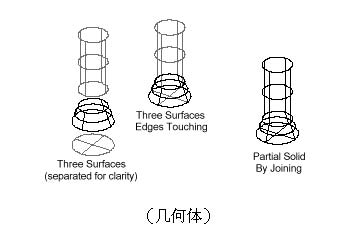

如果兩個或以上的面連接起來，但不能圍起一個有體積的形狀，那么它就是一個幾何體（部分體），下圖是說明由三個面并連接起來而組成的幾何體。注意到與上圖對比，它是沒有最頂上的面。幾何體看起來好象面，但它的性質是和體一樣的。有一些面的編輯命令能夠?qū)γ娌僮?，但不能對體或幾何體進行操作。
從體和幾何體上提取面：
體和幾何體包含著許多的面。有時需要從體或幾何體上提取出面，并對它進行操作，并把它加入一些體中。您可以使用炸開一個體或幾何體來得到單個的面，或者從一些已經連接過的面中提取出來。
體的編輯：
有一點重要的區別于面和幾何體，面是可以顯示它的控制點，并能夠編輯，而幾何體是不行的。所以對體及幾何體的編輯可以把體上的面提取出來，對控制點操作，編輯好，再使這些面重新組合成體，但可能它們（經過編輯的面）已經不能形成一個體。
布爾運算：
在RHINO3D中您可以對面和體使用布爾運算：相加、相減、求交。
面和體的區別：
要確定一個物體是什么數據類型，可以使用以下的命令：
.在命令行提示符前鍵入What
.在提示“Choose object”下選擇您需要判斷類型的物體，命令行中就會顯示所選物體的性質。
網格：

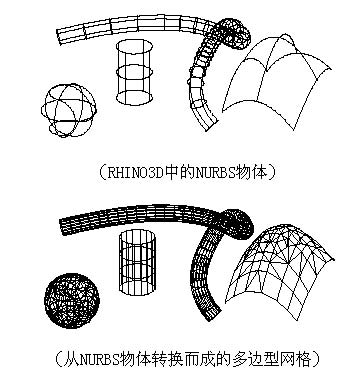

RHINO3D中能夠?qū)⑺械挠行螤畹膸缀挝矬w看作為NURBS物體。有許多模型是運用多邊型的網格來代表幾何體。如：3Dstudio、Lightwave、FromZ、Autocad中的DXF格式都支持多邊型網格。
由于有這么多的產品都支持這種類型，所以RHINO3D也可以把這些NURBS的物體轉換為網格以支持3DS、LWO、DWG、DXF、STL等文件格式。
RHINO3D在網格中支持所有的三角面及四角面。
