Rhino用戶手冊（2）Rhino的使用界面
本節匯寶盆為大家?guī)?lái)的是：Rhino用戶手冊（2）Rhino的使用界面

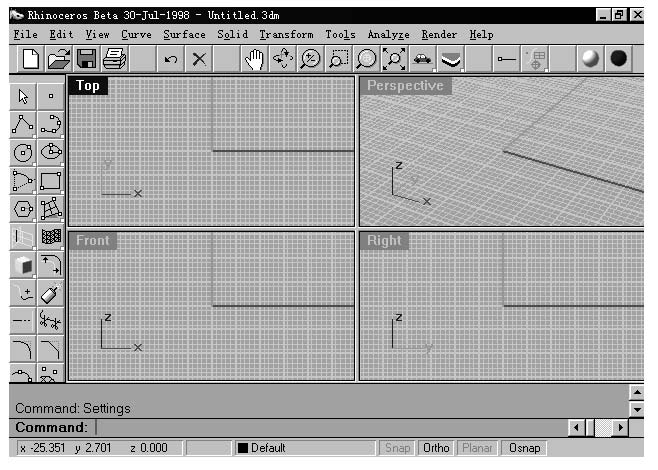

RHINO3D的用戶界面提供了幾套操作RHINO3D的控件，包括：菜單、工具條、當在命令行及視窗的提示中鍵入命令。
——工具條：
RHINO3D把經常使用的命令和設置做成工具條的形式來執行。您可以以點取工具條的形式執行命令以代替菜單和輸入命令。如果您把鼠標放在一個圖標按鈕之上，系統會顯示這個使用這個圖標按鈕的提示。
工具條完全能夠自定義。如果您知道怎樣更改工具條，可以查找關于command buttons幫助。
——使用鼠標的左鍵及右鍵：
可以從按鈕的提示來知道某個圖標的使用說明。用鼠標的左鍵或右鍵激活圖標按鈕會有不同的效果。關于圖標按鈕左鍵和右鍵的不同功能會在按鈕提示中說明，按鈕提示中有一條豎直的直線（|）間隔、區分左鍵和右鍵的功能。
您點取圖標按鈕之后，命令會顯示在命令行中，當然，您可以使用鍵入命令的方式代替工具條的圖標按鈕。
子工具條：
系統是把經常使用到的命令來安排工具條的布局。不經常用到的命令一般都會放在子工具條中。有子工具條的圖標按鈕會有一個白色的小點在右下角，打開子工具條的方法是把鼠標按住左鍵一段時間。
——游離工具條：
一旦把子工具條打開，便可以從父工具條中拖出來而成為游離的工具條。方法是用鼠標按住工具條的標題欄拖動。
——菜單：
絕大部分的常用的命令可以在菜單上找到。它們是根據命令的類型來排列布局的：所有的文件輸入輸出命令都在文件的菜單下，同樣，線的繪制、編輯命令都在線的菜單下。
——命令行：
命令行是用戶與系統指令交互的地方。當一個命令執行的時候，這個命令會顯示在命令行中。系統會提示您去操作，如：選擇物體、輸入數值、提出某些問題。
如果有時系統被鎖定，您可以觀察命令行，以確定系統此時是否正在等待您的回應。
當您在學習建模的時候，您可以發現在命令行輸入命令比使用菜單及工具條更快，如果您接受這個方法，您可以在命令行中鍵入命令，然后按回車以執行所輸入的命令。
如果想重復使用上一個命令，可以在命令行中直接按回車或空格，但有一些命令如：回退、刪除是不可以使用這個方法的。如果在執行回退、刪除后直接按回車或空格，其效果是執行那些在回退、刪除之前的使用過命令。
——視窗：
視窗在系統中占用大部分空間。一次只能激活一個視窗，當某個視窗被激活，它的標題欄會顯示高亮（藍色）。視窗的標題欄所顯示的是這個視窗的觀察角度。默認的視窗布局是打開俯視圖、前視圖、透視圖。您可以從不同的視窗中觀察到不同的景觀。
所有的命令都在視窗（甚至在透視圖中）上操作，您可以在命令的執行期間切換視窗，方法是移動光標從一個視窗到另一個視察。當您在繪制物體的時候，所有的視窗都會及時的刷新圖象，以便能在每個視窗中觀察到物體的景觀。
——作圖平面：
每個視窗都有一個作圖平面。作圖平面也成為CPlane，它有一個原心、X軸、Y軸、柵格。作圖平面可以設定任何的方向，而每個視窗的作圖平面并不依靠于另外視窗的作圖平面代表著每個視圖的局部坐標系統（LCS），它可以不是世界坐標系統（WCS）。關于坐標的討論請參考“坐標的討論”。
——柵格：
每個視窗上的作圖平面都有柵格。在柵格上有紅色與綠色的軸以代表作圖平面上的X和Y軸。亮的灰色的線就是柵格。這些柵格可以幫助您去觀察物體與物體之間的關系。在透視圖中的柵格代表水平面，可以直觀觀察到物體的高度。
柵格是可以自定義的，有關信息可以參考關于柵格的幫助。
——柵格線：
在柵格上有兩種柵格線，這兩種柵格線互相垂直，而同種線之間是互相平行，您在透視視窗上觀察到的柵格線好象不平行，這是由于視點的不同而造成的錯覺。
在默認的設置下，只有在透視視察上才會有這種錯覺，而其他的視窗上不會出現。
有關這一部分的細節內容請參考關于projection的幫助。
——狀態行：
狀態行提供一些程序操作中的信息。狀態行的最左端是表現當前鼠標所在當前視察作圖平面上的XYZ坐標。它旁邊的方框是顯示當前點與前一點的距離。
接著就是顯示當前圖層的方框。點取此框可以改變當前的作圖圖層。用右鍵點取此框的就會打開圖層控制對話框。
接下來的三個方框是全球通用的作圖控件：柵格捕捉、正交模式、平面模式。當您激活它們的時候顯示為黑色，沒有激活則顯示灰色。
最后一個方框是保持捕捉，激活這個方框彈出保持捕捉的對話框，用戶可以選定設置保持捕捉的屬性。
——更改窗口：
平移、縮放、旋轉：
按住鼠標右鍵來平移、縮放、旋轉窗口：
·在俯、底、前、后、左、右的視窗中，可以直接按住鼠標右鍵來平移窗口。
·在透視視窗中，先按住<SHIFT>鍵，然后使用鼠標右鍵平移窗口。
·縮放窗口的方法是，先按住CTRL鍵，然后使用鼠標右鍵縮放窗口。
·在透視視窗中，可以直接按住鼠標右鍵來旋轉窗口。
其他的窗口處理方法：
為使用戶便于觀察物體，這里提供了幾種窗口的調整方法。
·在窗口中顯示所有的物體（不包括隱含的物體）：
在觀察（VIEW）菜單下，點取縮放（ZOOM），在點取范圍（EXTENTS）。
命令是：ZE
·所有的視窗中顯示所有的物體：
在觀察（VIEW）菜單下，點取縮放（ZOOM），在點取全部范圍（EXTENTS ALL）。
命令是：ZEA
關于視窗的處理方法，請參考系統中關于視窗（VIEW）的幫助。
相關教程：
Rhino用戶手冊（1）RHINO3D的數據類型
-
