Rhino用戶手冊（3）坐標
本節匯寶盆為大家?guī)?lái)的是：Rhino用戶手冊（3）坐標
無論您是在繪制線，做一個點，創建一個體，系統會提示您輸入一些點。在命令行提示“輸入一個點（Choose a point）”的時候，此時光標會變成：
您有兩種方法去輸入這些點：
.直接在視窗中用鼠標輸入
.在命令行鍵入點的坐標。
——坐標系：
——世界坐標系（WCS）：
在RHINO3D中，世界坐標系是絕對的、不變的坐標系。它由原點、X軸、Y軸、Z軸組成。在所有的視窗中會顯示W(wǎng)CS的圖標：
——作圖平面
為了顯示W(wǎng)CS，系統設定在每個視窗中都有一個作圖平面（CPlane）,作圖平面可以確定方向，也可以表現WCS，但與WCS是無關的。

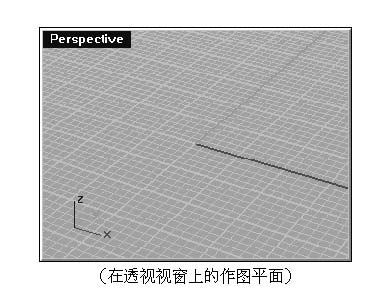

作圖平面是根據每個視窗的觀察角度而定義的。默認的作圖平面是與視窗的觀察角度一致的，當然，您是可以定義自己的用戶坐標系（UCS）。
您在任何視窗上作圖，所作的點都會在作圖平面上，除非，您使用了捕捉或打開了正交模式等。
——用戶坐標系（UCS）
用戶在作圖的過程中，也許要輸入的點不在WCS上，此時，您需要建立用戶坐標系。下圖是一個UCS的例子：
在WCS上是很難繪制一個基于斜面的圓，但如果您定義了UCS，把UCS作為當前的作圖平面，繪制這個圓就會變得非常簡單。如果想了解這一部分的詳細信息，請參考系統中關于作圖平面（CPlane）的幫助。

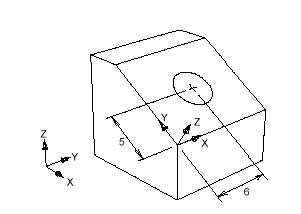

下圖是一個例子：把作圖平面確定在一個斜的面上，原心在這個面的左下角。

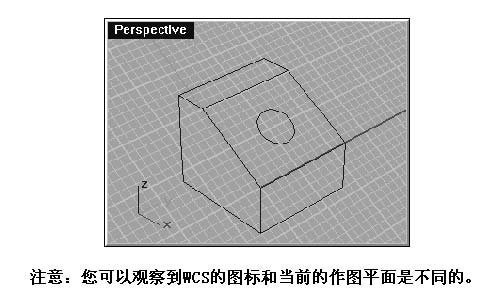

注意：您可以觀察到WCS的圖標和當前的作圖平面是不同的。
——輸入精確的坐標
當系統提示您要求輸入一個點的時候，您可以輸入精確的坐標數值基于當前的作圖平面上。注意：在俯視圖與前視圖中輸入點的坐標所得到的結果是不同的，因?yàn)椋@兩個視圖的作圖平面是不同的，所以它們的坐標系也是不同的。輸入點的方法是在提示符下輸入點的X軸的坐標，Y軸的坐標，Z軸的坐標（如果您需要）。中間用逗號“，”隔開。
——使用極坐標方式輸入

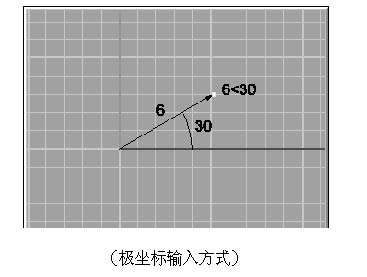

在輸入點的時候，除了以坐標形式輸入之外，還可以使用極坐標方式輸入，格式是 “d< a”，其中d是極坐標的半徑，a是角度。同樣，在不同的作圖平面輸入數值，其結果是不同的。“<”的符號相似于幾何上的角度符號。下圖的輸入為“6<30”。
——相對輸入方式：
RHINO3D會記錄著您當前輸入的點的前一個點，當您輸入當前點的時候，可以使用相對輸入方式來輸入。對于輸入一串點的時候，相對輸入方式是非常有用的。特別是對于您不知道前一點坐標的時候。
當您需要輸入前一點的相對點，格式是：“rx,y”，含義是相對于前一點的X，Y的坐標，也可以理解為把前一點當作原點，其X，Y的坐標數值。如果您用過AUTOCAD等工具，您同樣可以使用格式“@x,y”，下圖的輸入為“r6,4”或者“@6,4”。
——相對極坐標輸入方式
原理與上面介紹一樣，格式是“rd<a”或“@d<a”。下圖的輸入是“r6<30”或“@6<30”。
當然，相對坐標輸入方式也可以輸入三維的點（存在Z軸的數值），但極坐標的輸入方式就沒有三維的概念。
