建模篇之《SAW》制作解析

來源: 火星時代 | 責任編輯:傳說中的落葉 | 發布時間: 2017-09-05 16:46 | 瀏覽量:

本節匯寶盆為大家?guī)淼氖牵航F禨AW》制作解析

《SAW》作品



導言:

這幅作品已經做完有大半年的時間了,當時開始制作《SAW》作品前的構思比較有視覺沖擊力的。比較直觀的??梢员憩F(xiàn)出一種強烈個性,和看《SAW》一樣的視覺快感。但是后來放棄了,覺得那樣創作比較浮,比較俗氣。不能表現出John的人物性格和氣質,不管是CG作品,還是電影作品,真正打動觀眾的是人物的內心。用刻畫內心的手法來表現這個恐怖人物John,會使作品有深度,拉大想像的空間。

那就讓我們用John每次考驗人的時候要說的一句話開始吧“I want to play a Game!”

前期

第一步

首先在片子里找一些特寫鏡頭,分析頭部的結構,特點和面部的細節,以便在三維建模中很好的把握住人物的外形,刻畫人物的性格。(圖01)

建模篇之《SAW》制作解析圖01

圖01

第二步

然后將背景中的靜物具體的形態位置確定 ,還可以自己想像發揮。讓整個的場景人物完整,畫面生動飽滿。(圖02)

建模篇之《SAW》制作解析圖02

圖02

第三步

制作三視圖,有的朋友認為三視圖沒必要,會束縛制作模型的感覺。這種想法是錯誤的,如果有參考必須制作正側視圖,這樣才能更好的把握住想要制作的模型,在大型準確的基礎上進行深入,嚴謹?shù)墓ぷ鲬B(tài)度,才能使自己逐漸進步。(圖03)

建模篇之《SAW》制作解析圖03

圖03

角色模型制作

第一步

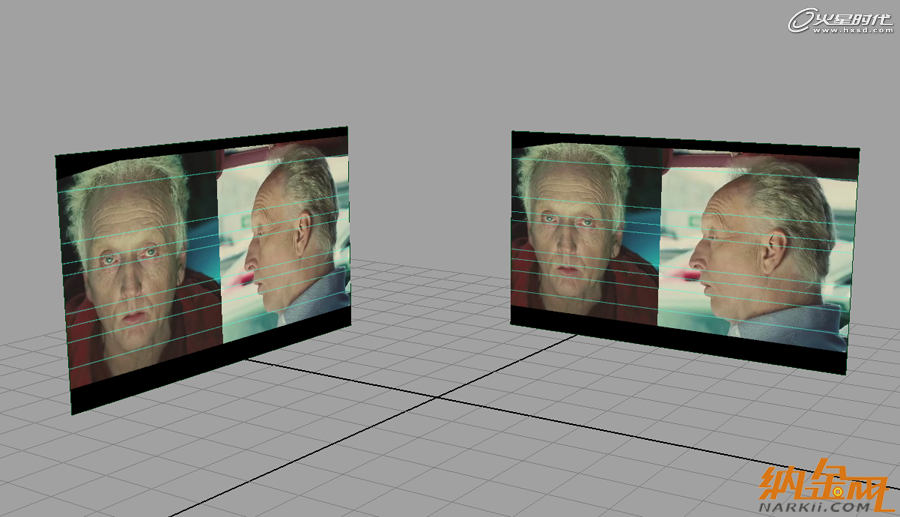

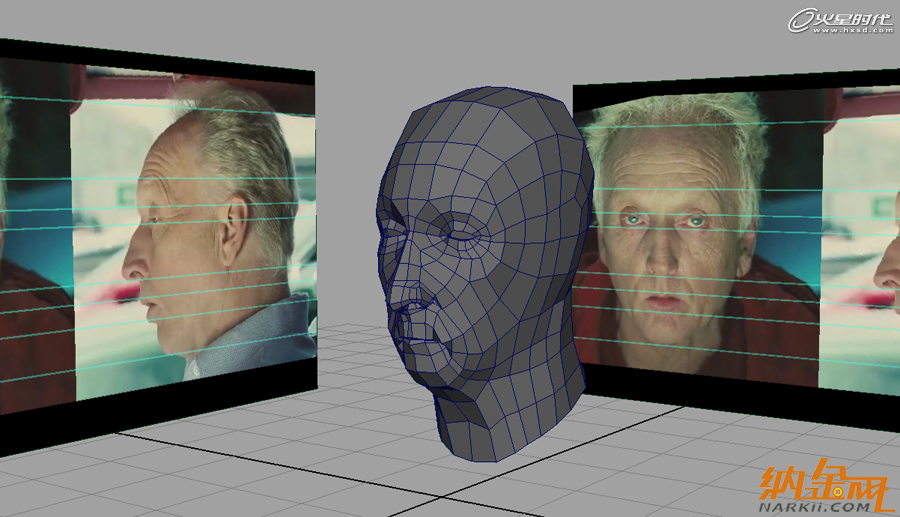

導入三視圖,將三視圖導入Maya,設置好前視和側視,以及攝像機的大小距離。(圖04)

建模篇之《SAW》制作解析圖04

圖04

第二步

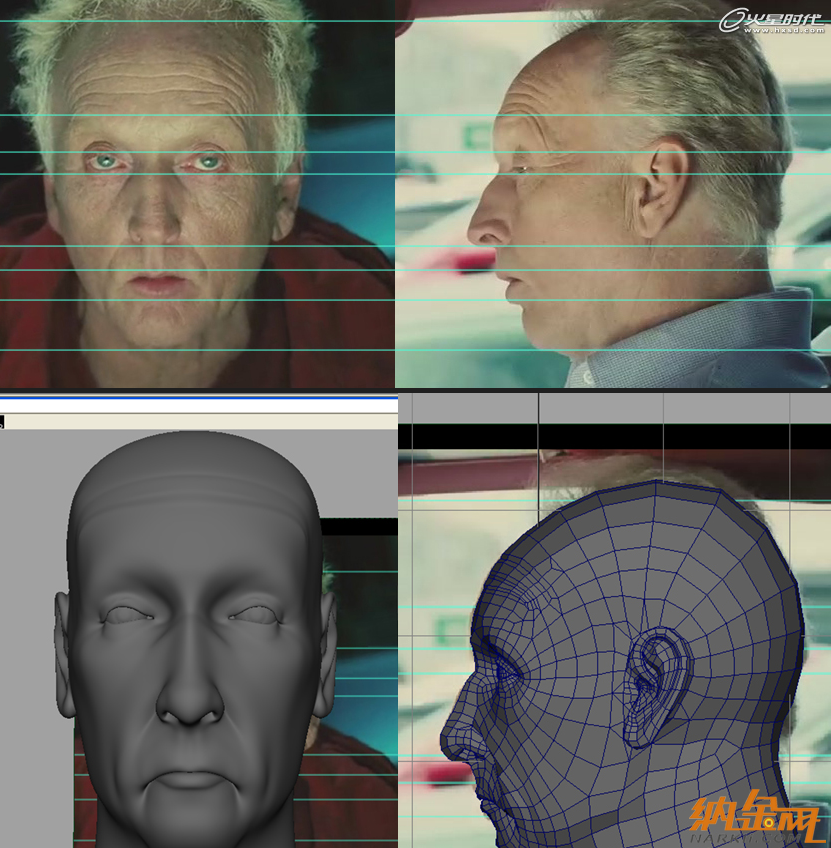

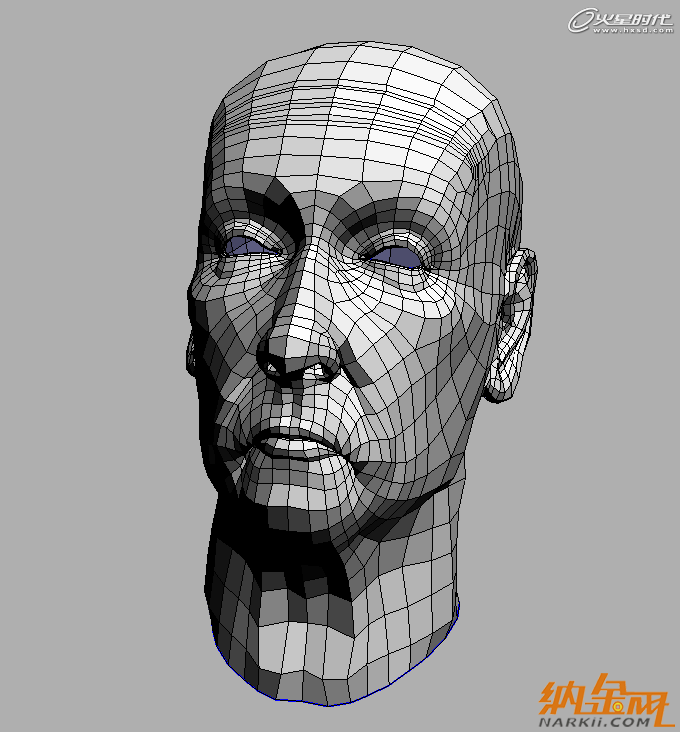

簡模制作,頭部建模除了做到要與參考圖片十分相似外,就是合理布線了。(圖05)

建模篇之《SAW》制作解析圖05

圖05

第三步

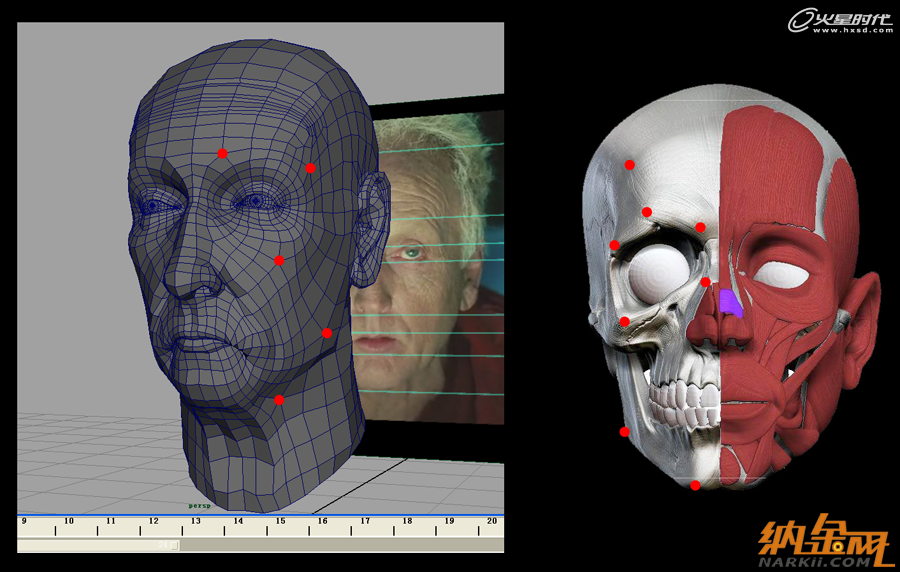

布線,有好多朋友說不會布線,其實無非就是做環線,眼輪匝肌的環線,口輪匝肌的環線,布線說白了,就是人面部肌肉的一個走向。在布環線的時候會有五星點出現,最好五星點都出現在骨點的位置,這樣結構轉折會比較自然,骨點可以更加準確的把握模型大型和輪廓,對深入刻畫起到重要作用,在做低模的時候就要先確定骨點的位置,圖示骨點位置。(圖06)

建模篇之《SAW》制作解析圖06

圖06

第四步

造型,在建模之前我們首先要分析所做人物的一些特點。如圖,我們看到角色的口輪匝肌和下額部都很有特點,抓住人物的特征才能使模型自然、真實。(圖07)


建模篇之《SAW》制作解析圖07

圖07

人物UV

第一步

好了,現在模型做完后我們開始展UV,模型導出OBJ格式導入U(xiǎn)Vlayout。(圖08)

建模篇之《SAW》制作解析圖08

圖08

第二步

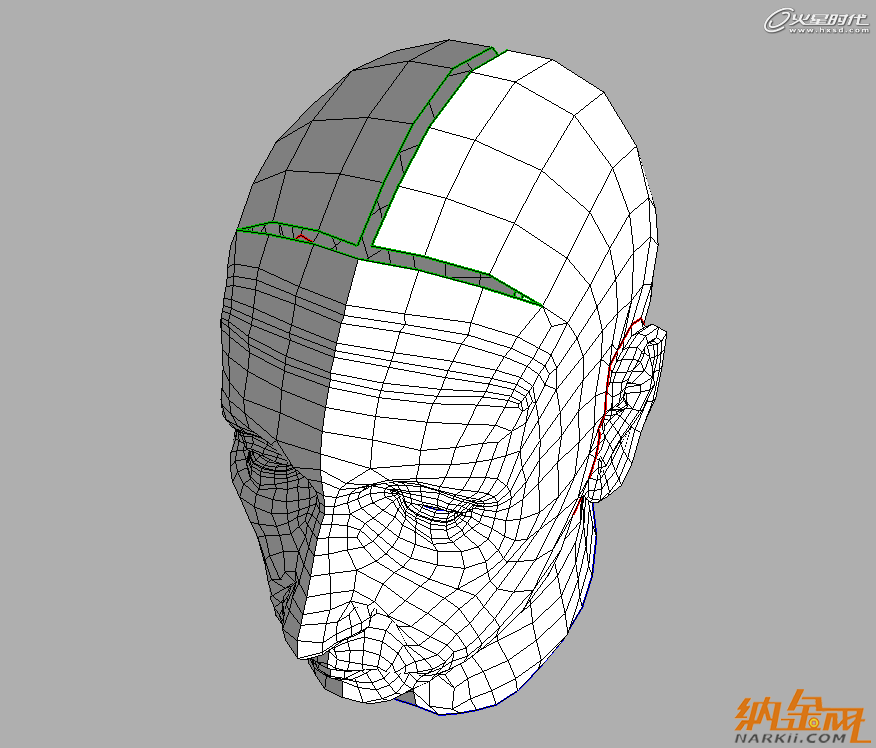

在頭體畫T字型的切線,可以使頭部和后腦完整的展開。(圖09)

建模篇之《SAW》制作解析圖09

圖09

第三步

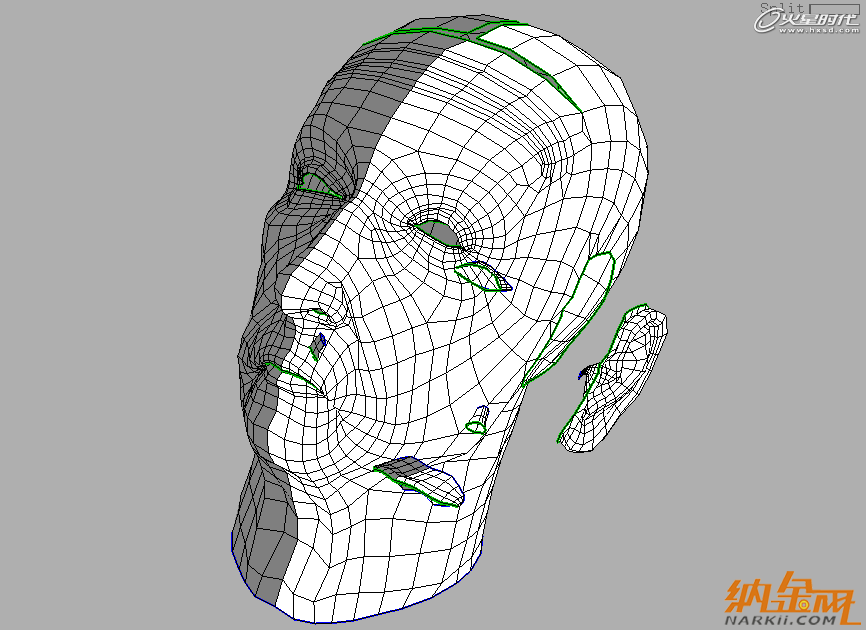

分別切開耳朵、眼部、鼻孔和口腔。(圖10)

建模篇之《SAW》制作解析圖10

圖10

第四步

然后將切好的模型轉到UV窗口。(圖11)

建模篇之《SAW》制作解析圖11

圖11

第五步

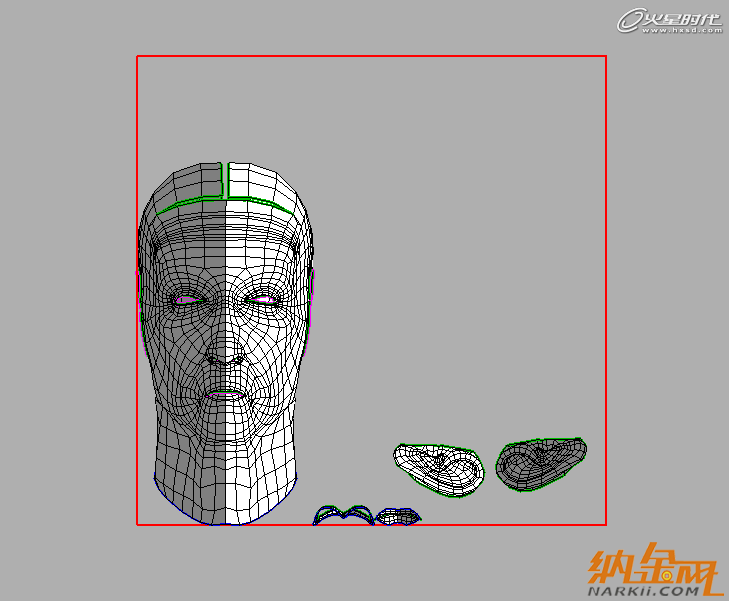

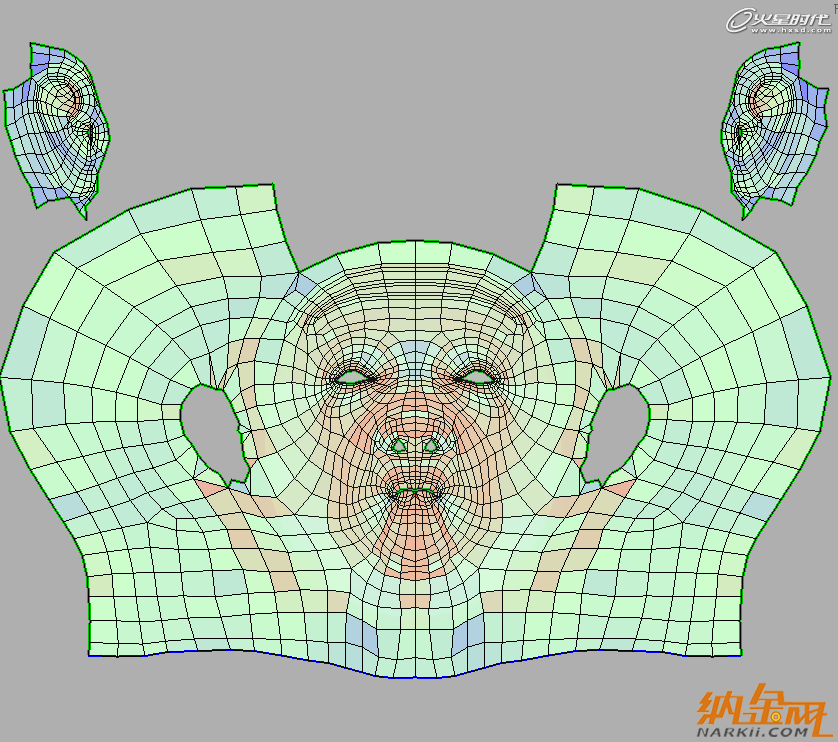

按快捷鍵Shift+D展開,注意展開的UV圖不要有重疊的線,網格也盡量的均勻。(圖12)

建模篇之《SAW》制作解析圖12

圖12

ZB頭部雕刻

現在UV就展好了,可以進行角色模型的雕刻了。

ZB是一個很神奇的軟件,就因?yàn)楫?dāng)時偶然接觸到ZB,使我對這個軟件產生了濃厚的興趣。最終讓我真正走上了CG制作的道路。畢竟ZB是為藝術家所開發的軟件,使用起來也很靈活,不受參數數值的束縛。可以任由制作者發揮,所以我們?cè)谑褂肸B的時候,也盡量的靈活,如果你有良好的造型能力,上手是很快的,學習ZB的朋友,可以多看一些造型方面的書,提高造型能力。

好的,現在我們開始制作John的頭部。

第一步

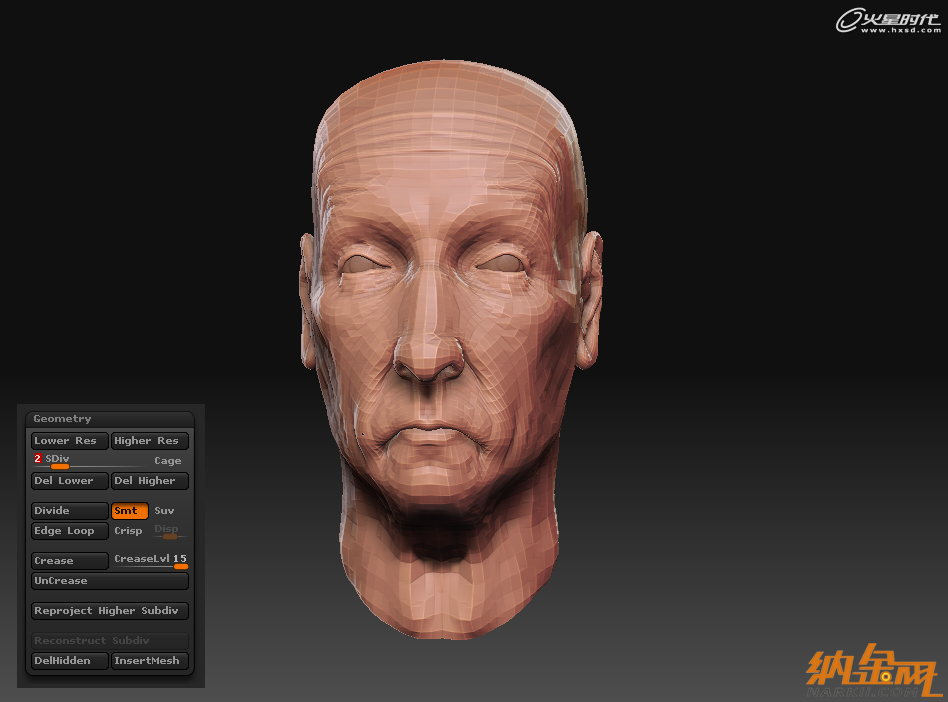

導入模型,首先把Maya中做好的角色輸出OBJ文件,導入ZB進行模型細分,在細分2級下使用Move筆刷,對角色外形進行調整,讓角色面部自然松弛。(圖13)

建模篇之《SAW》制作解析圖13

圖13

第二步

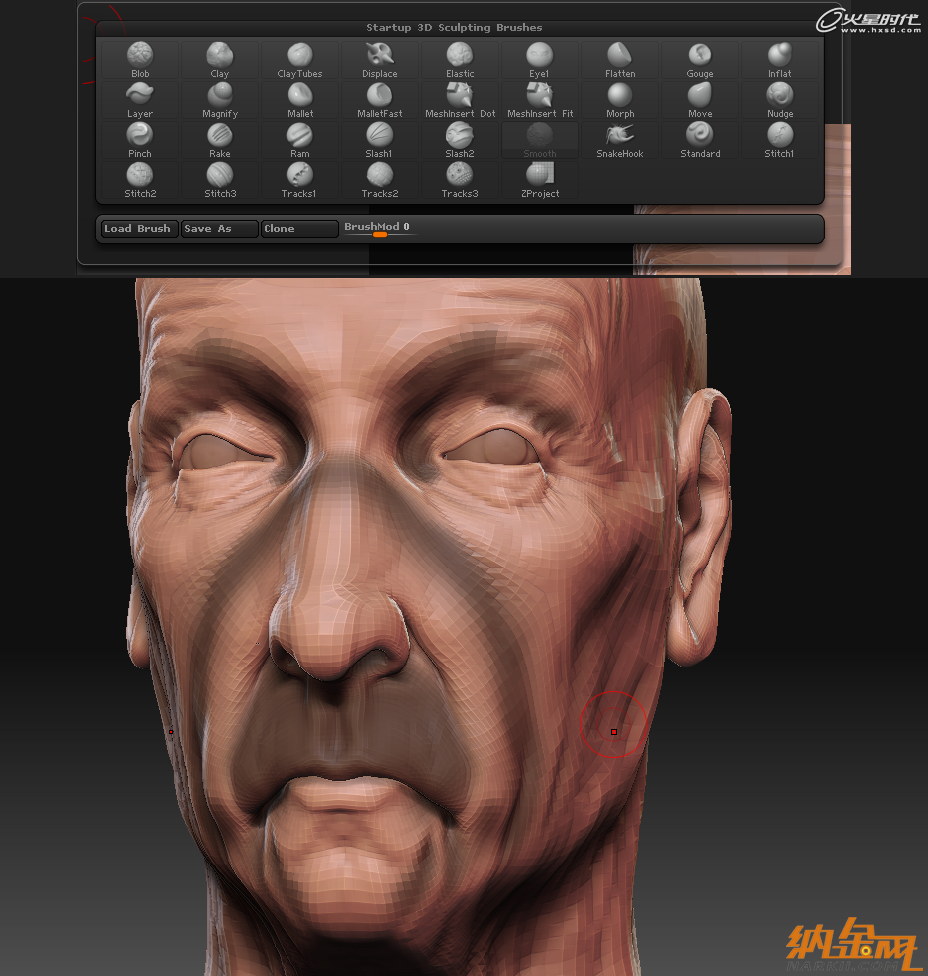

形態各異的筆刷讓我們看著眼花,其實這里面一大半筆刷是不太常用的,在制作生物模型的時候,我最長用到的筆刷是 Move、Standard(默認筆刷)、Clay、ClayTubes。(圖14)

建模篇之《SAW》制作解析圖14

圖14

第三步

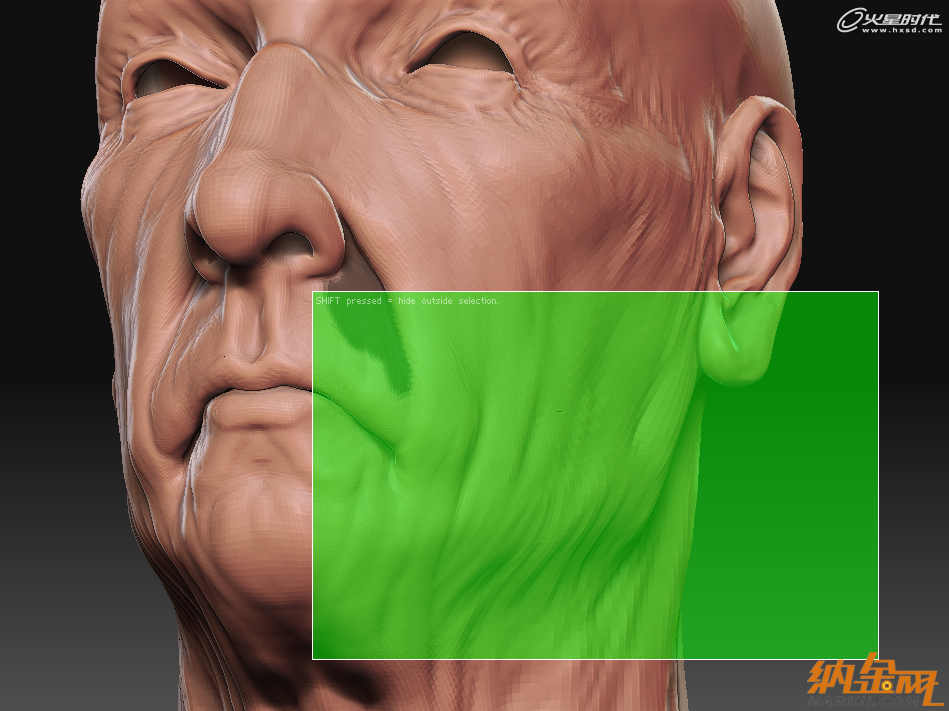

遮罩,在刻畫人物的時候,我們一定要配合遮罩來深入刻畫人物面部的細節,我注意到好多朋友在刻畫的時候很少使用遮罩,這樣人物的結構就略顯僵硬,不自然。(圖15)

建模篇之《SAW》制作解析圖15

圖15

第四步

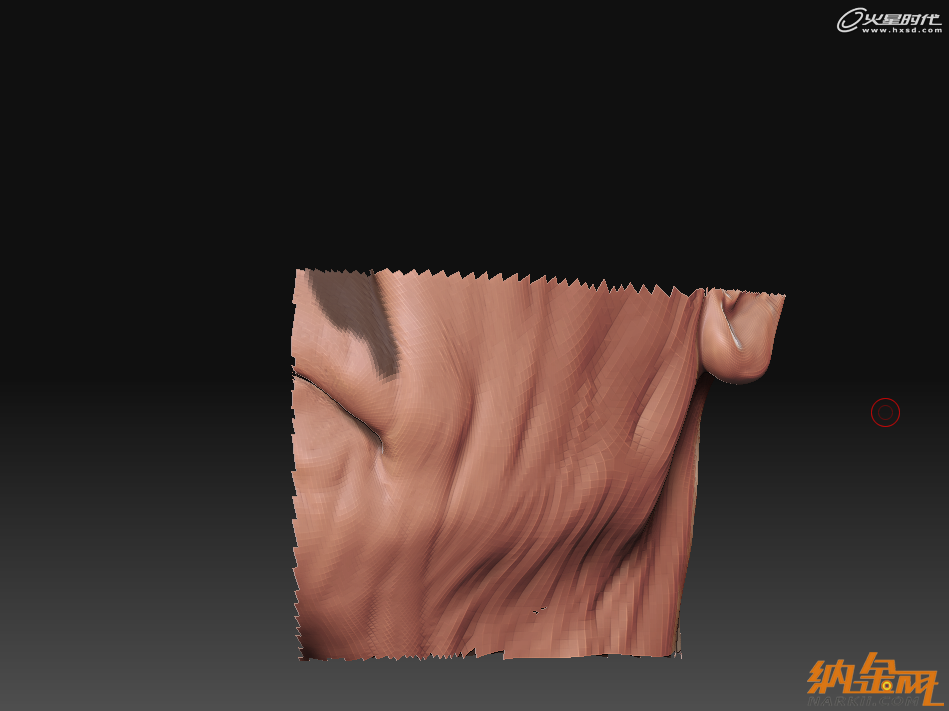

局部刻畫,遮罩做好后再進行局部的刻畫。(圖16)

建模篇之《SAW》制作解析圖16

圖16

第五步

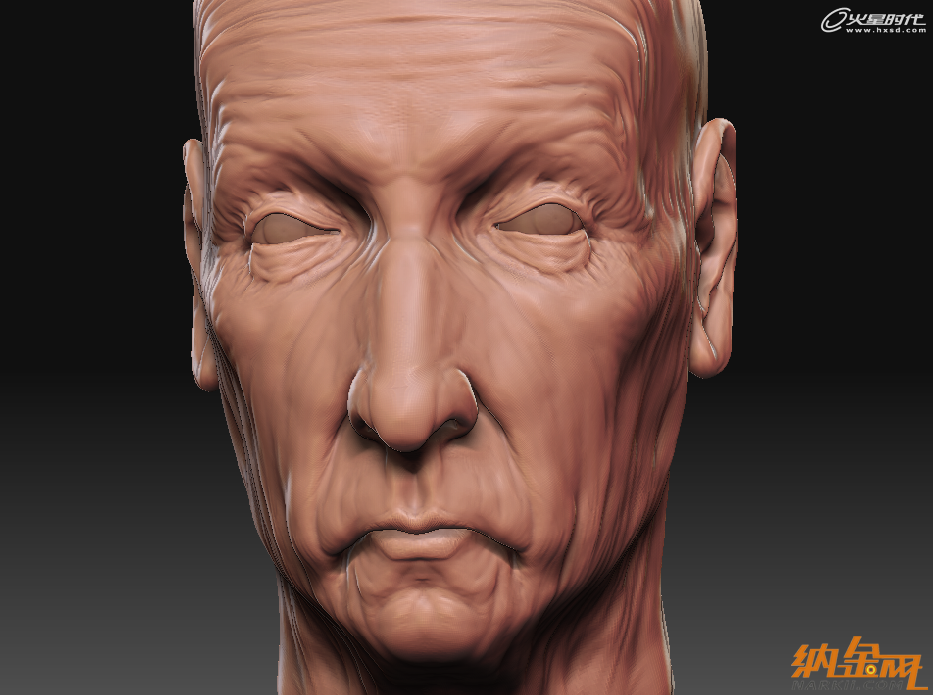

深入刻畫,現在我們看到人物的細節是細分五級的效果,在刻畫中我們不但要注意人物結構的合理性、真實性,還要盡量表達人物的性格。(圖17)

建模篇之《SAW》制作解析圖17

圖17

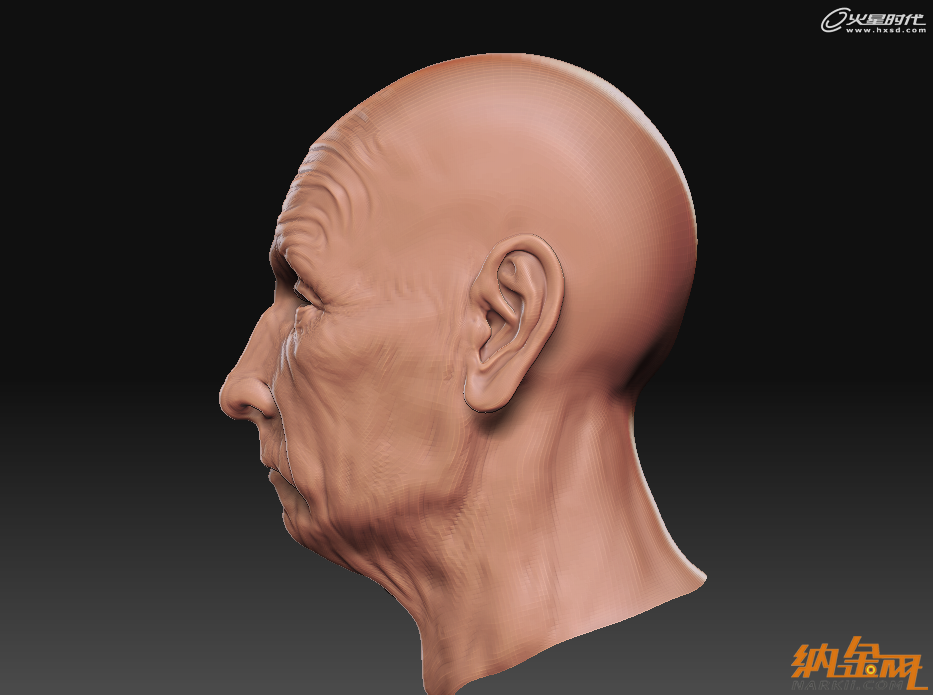

換角度觀察人物的結構和肌肉走向,是否合理自然。(圖18)

建模篇之《SAW》制作解析圖18

圖18

第六步

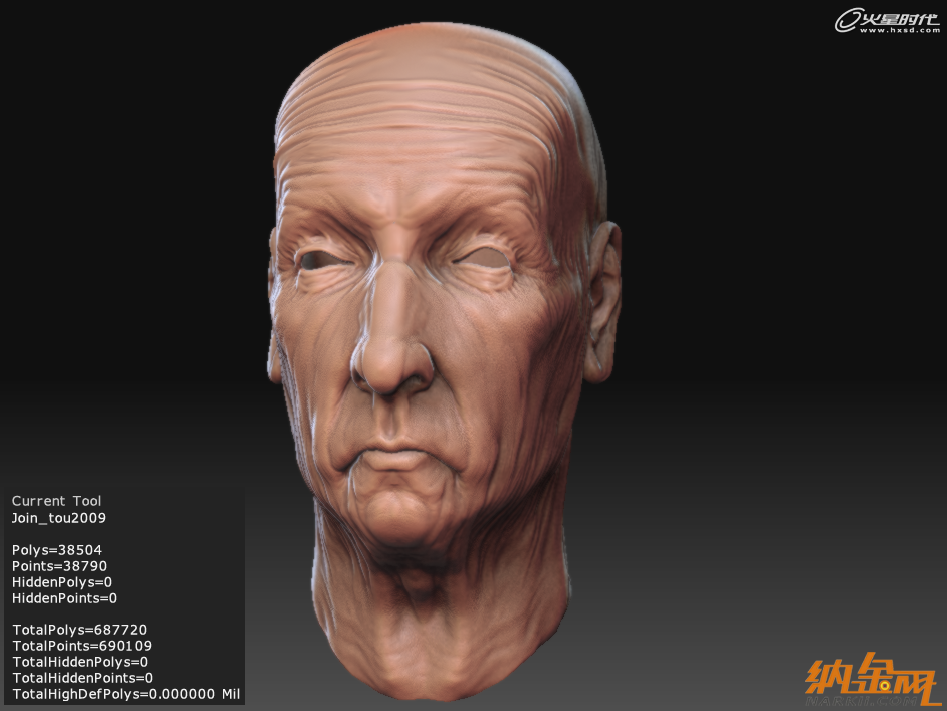

雕刻完成后,我們導出模型,這里為什么沒有使用渲染法線貼圖,因?yàn)槭庆o幀作品,我會盡量保留人物的細節,法線貼圖會損失很多的細節,所以我退到三級細分直接到出OBJ,面數 不算很高。(圖19)

建模篇之《SAW》制作解析圖19

圖19

總結:ZB雖然很神奇,但首先要掌握一些常用的筆刷刷出來的效果,然后要對角色的結構有足夠的認識,這樣才能表現出軟件特有的神奇效果。

場景模型

第一步

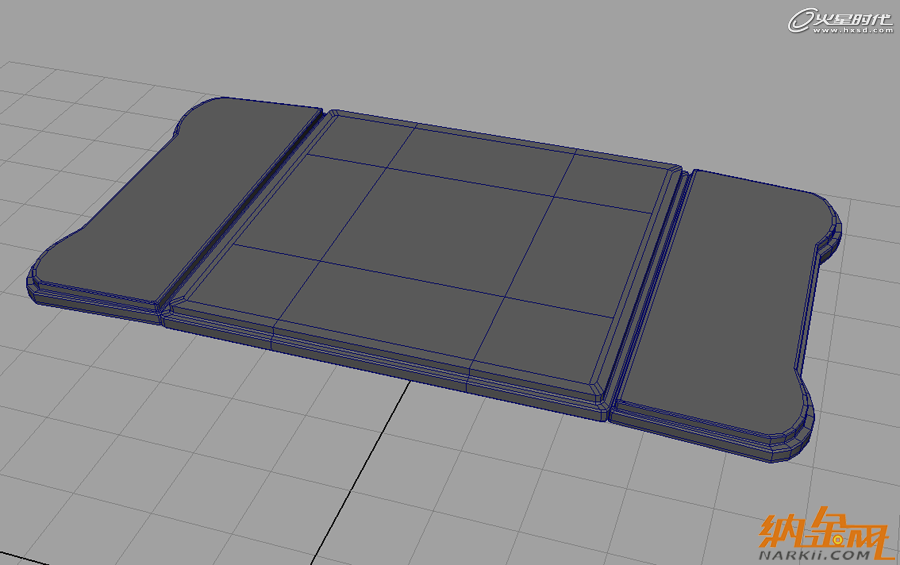

開始做場景了,從桌子開始,線不要太多,注意轉折部位線的合理性。(圖20)

建模篇之《SAW》制作解析圖20

圖20

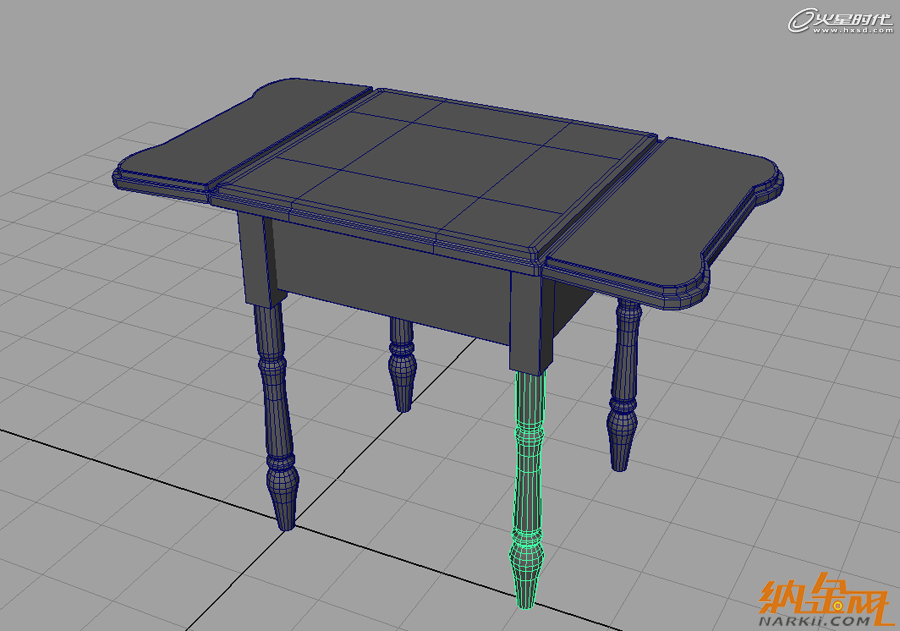

繼續做桌腿。(圖21)

建模篇之《SAW》制作解析圖21

圖21

第二步

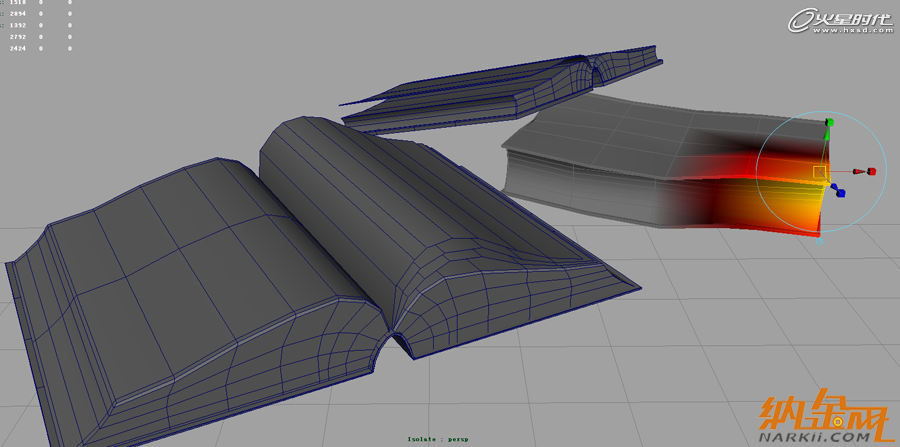

桌子完成,開始做桌上物品,因?yàn)闀皇侵黧w物,所以我只做了書的大型和撬起的幾張單頁,其他書頁用貼圖來表現。(圖22)

建模篇之《SAW》制作解析圖22

圖22

第三步

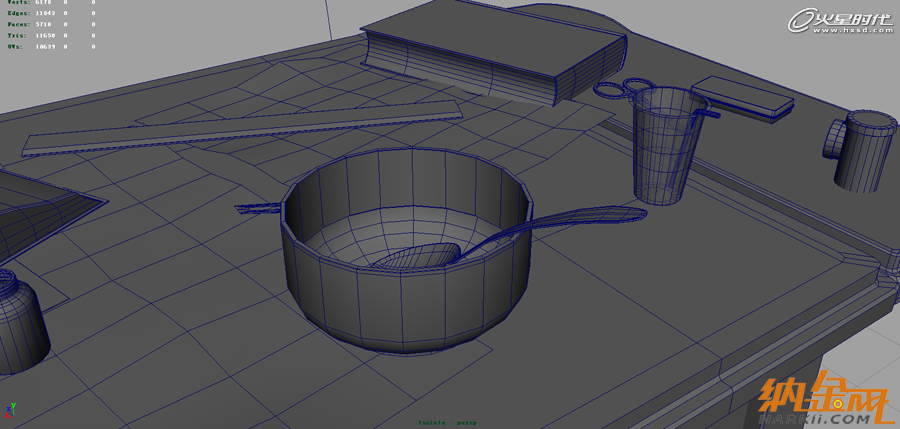

繼續增加小物件,桌上的紙張可以用SOFT選擇工具,微調一下會自然些。(圖23)

建模篇之《SAW》制作解析圖23

圖23

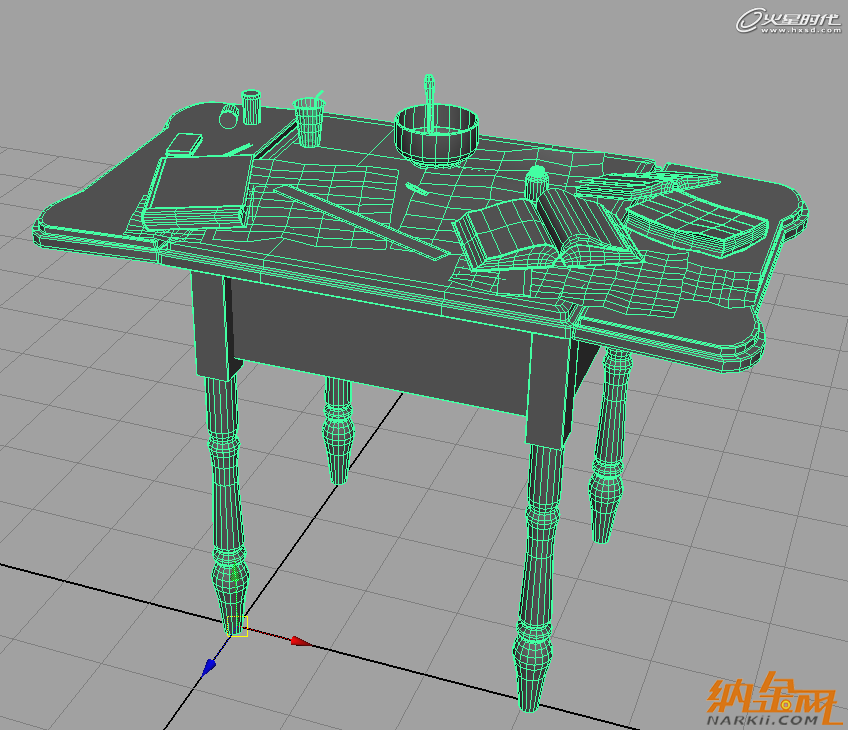

完成桌子和桌上的物件,按Ctrl+G打組,Ctrl+H隱藏,繼續做其他物件。(圖24)

建模篇之《SAW》制作解析圖24

圖24

第四步

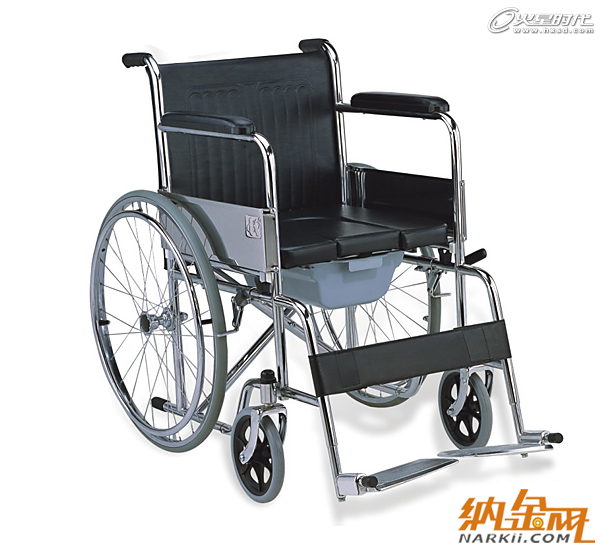

輪椅,在網上找些參考圖。(圖25)

建模篇之《SAW》制作解析圖25

圖25

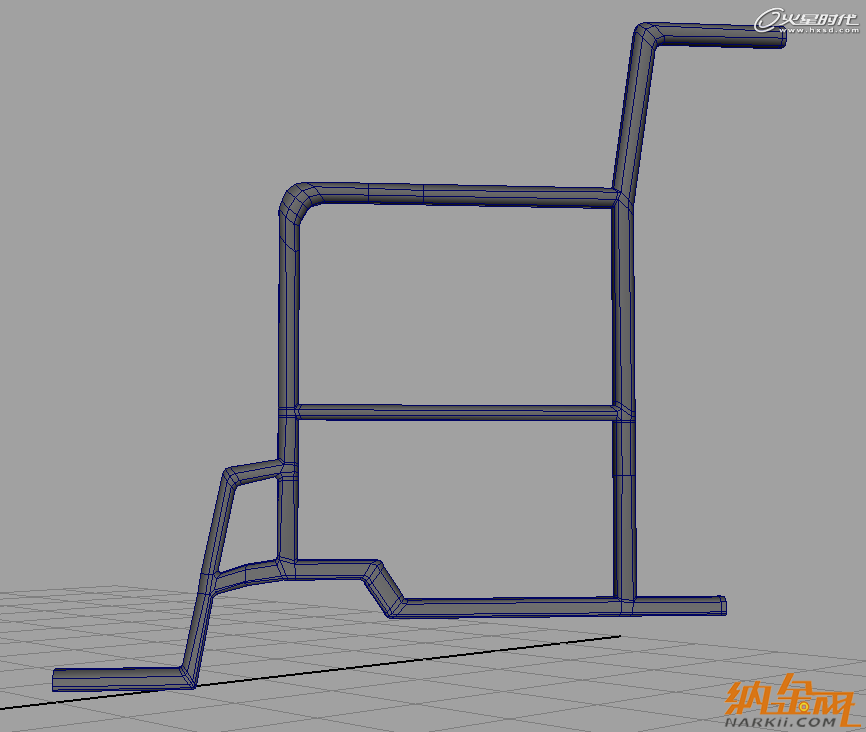

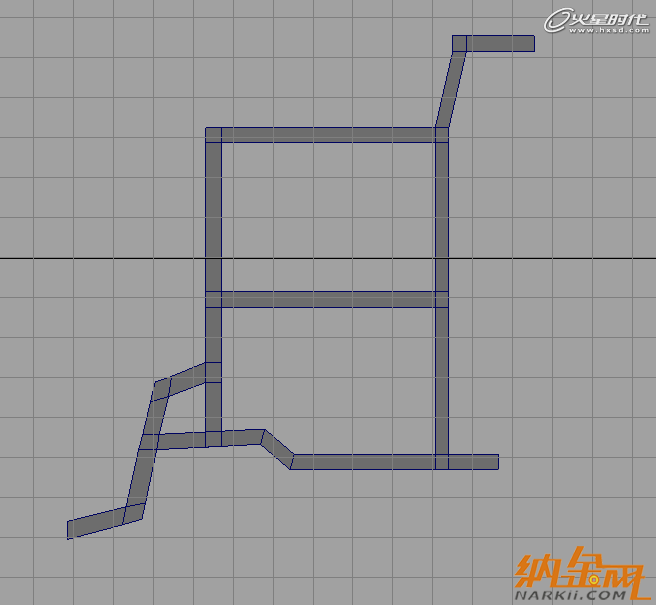

在做輪椅架子時,我用面片進行數次擠壓,作出輪椅的架。(圖26)

建模篇之《SAW》制作解析圖26

圖26

然后全選,整體擠壓,選擇轉折的線做倒角,在轉折接縫處改線,完成輪椅的架子。(圖27)

建模篇之《SAW》制作解析圖27

圖27

輪椅完成后刪除歷史記錄,打組,隱藏。(圖28)

建模篇之《SAW》制作解析圖28

圖28

第五步

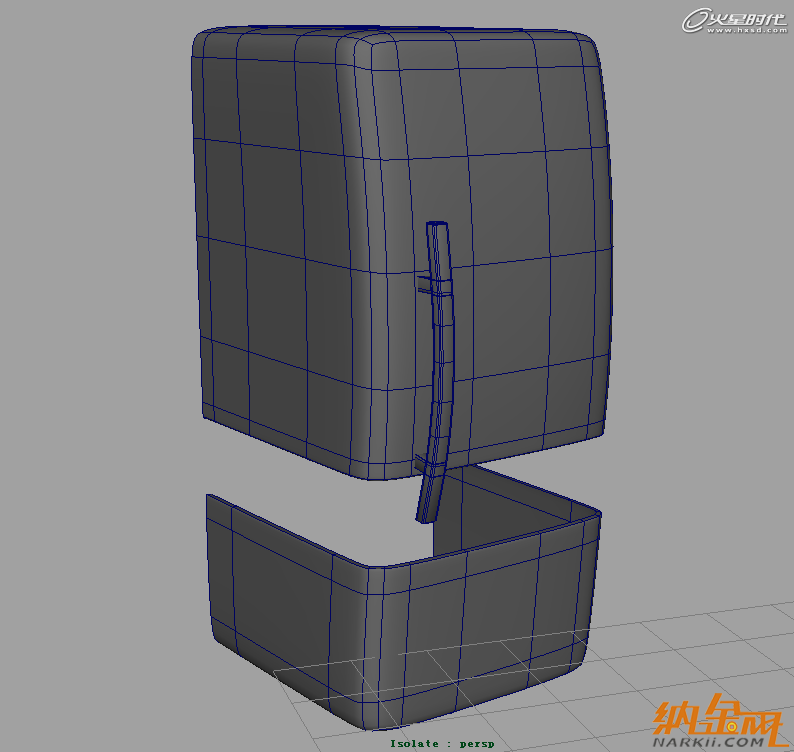

冰箱,轉折部位注意圓滑,其他都可以簡化。(圖29)

建模篇之《SAW》制作解析圖29

圖29

第六步

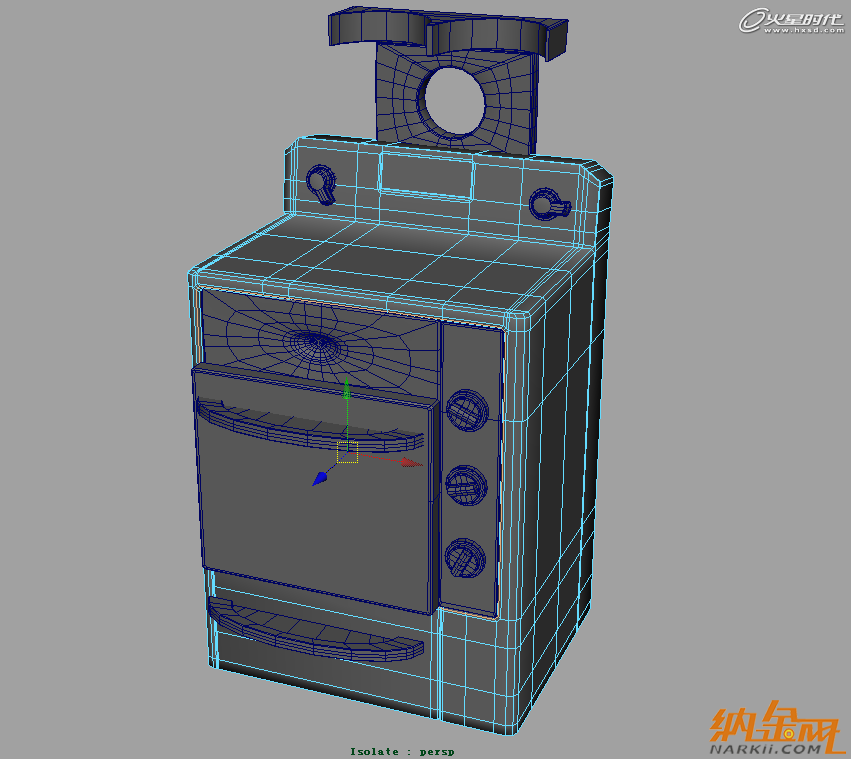

洗碗機,主要注意外殼的倒角,和具體位置線的合理性,避免圓滑后出現破面。(圖30)

建模篇之《SAW》制作解析圖30

圖30

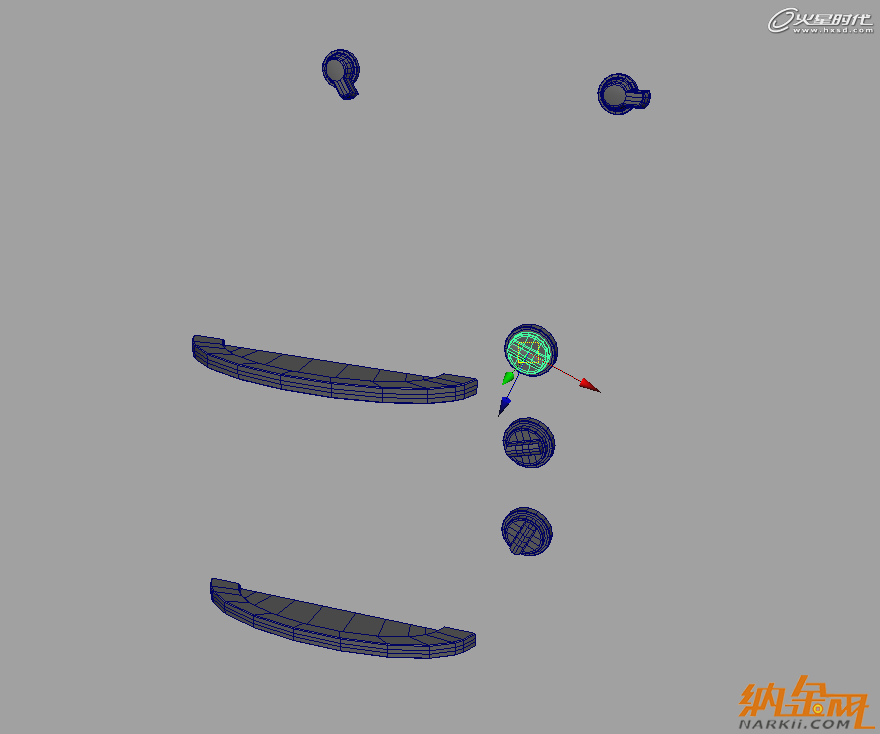

考慮到洗碗機的按鈕和把手材質的不同,所以要單獨分開來做。(圖31)

建模篇之《SAW》制作解析圖31

圖31

第七步

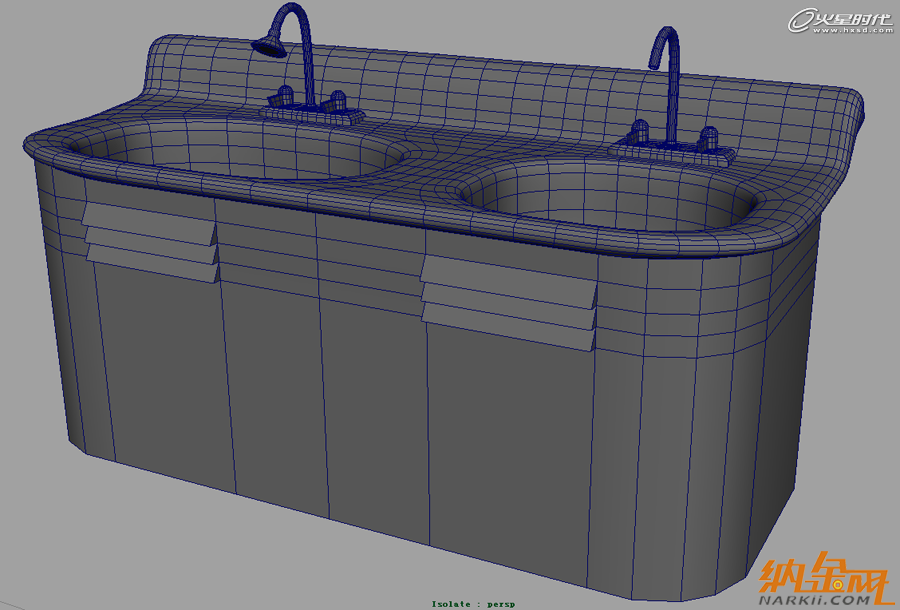

水池,做完面盆的外形后我直接Smooth一級,用晶格變形進行微調,做完水龍頭的時候,擺放要注意和水池的整理比例關系是否舒服。(圖32)

建模篇之《SAW》制作解析圖32

圖32

第八步

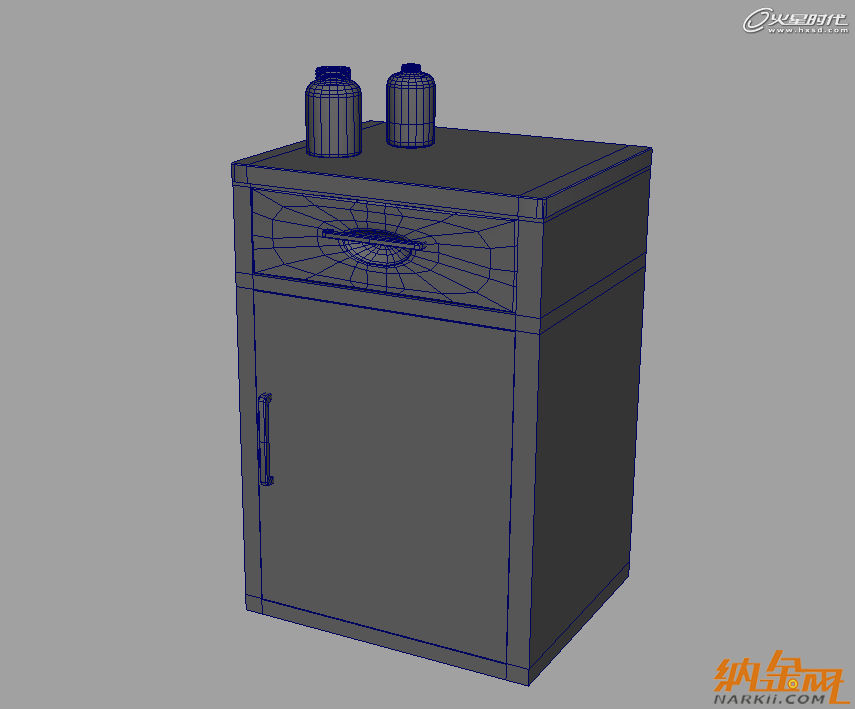

鐵箱,因?yàn)樵诋嬅嬷胁皇侵黧w物,所以制作時盡量簡單以節省面數。(圖33)

建模篇之《SAW》制作解析圖33

圖33

第九步

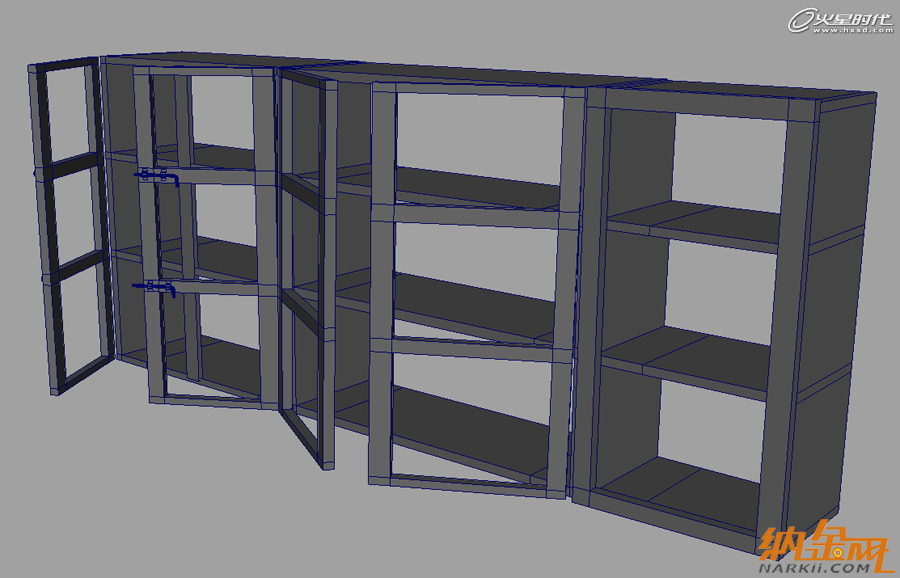

藥柜,做法很簡單,和輪椅架子的方法一樣擠壓面,注意柜子間的大小關系,開幾扇窗使柜子更自然。(圖34)

建模篇之《SAW》制作解析圖34

圖34

第十步

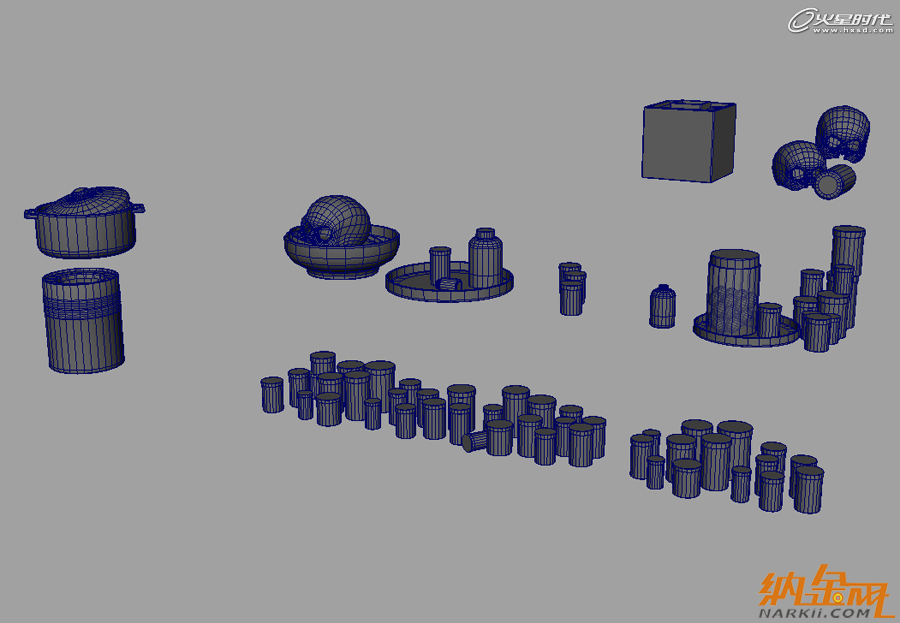

做幾個簡單的罐子和藥瓶,自然擺放在藥柜里就可以了。(圖35)

建模篇之《SAW》制作解析圖35

圖35

第十一步

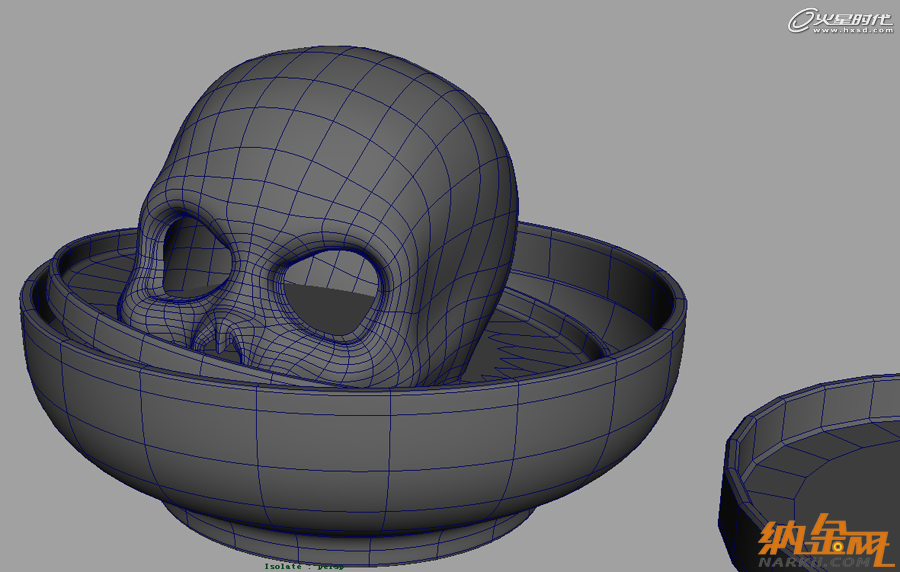

注意骨點的位置、布線,注意眼眶、鼻骨和額骨環線,建議剛學頭部建模的朋友用Maya臨摹建頭骨,了解頭骨的機構關系、骨點和布線,對以后做人物頭像幫助很大。(圖36)

建模篇之《SAW》制作解析圖36

圖36

第十二步

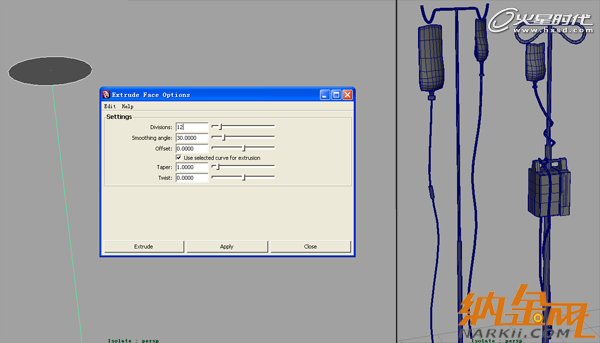

吊瓶,輸液管是用Curves 擠壓面來做的。(圖37)

建模篇之《SAW》制作解析圖37

圖37

第十三步

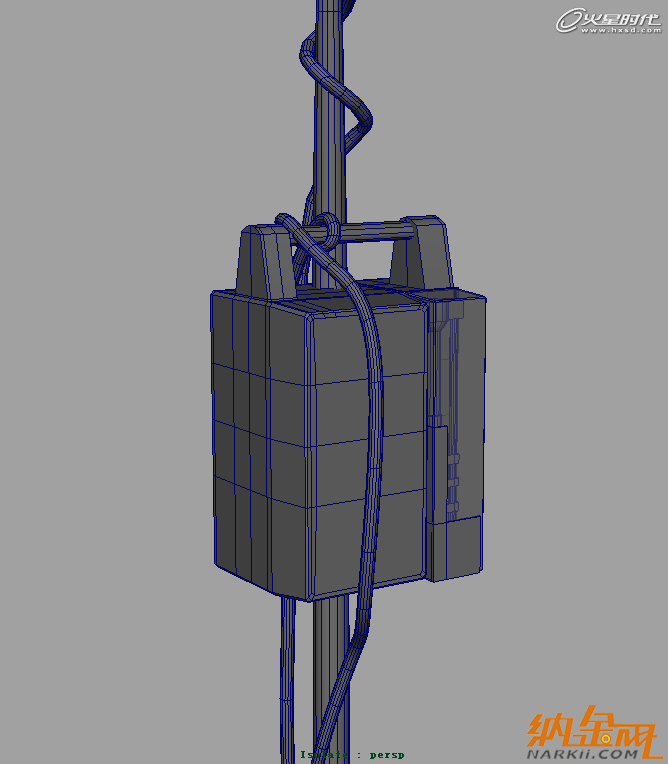

氧氣泵,參考很清楚,在畫面里也是中景的位置,所以把結構要交代清楚,應該倒角的加線的位置都要做到位。(圖38)

建模篇之《SAW》制作解析圖38

圖38

第十四步

椅子,在畫面的前景處,所以做的細致些。(圖39)

建模篇之《SAW》制作解析圖39

圖39

第十五步

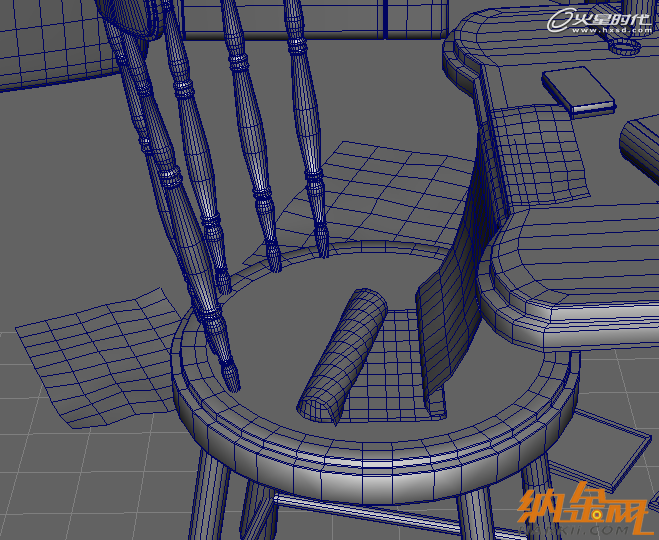

現在場景中所有的物體我們都做好了,然后在OutLine中把做好的模型都顯示出來,然后擺好。

在椅子和桌子間我加了一個卷落的紙,使兩者有更好的聯系,也使畫面生動自然。

卷曲效果Animation→Create Deformers→Nonlinear→Bend.(圖40)

建模篇之《SAW》制作解析圖40

圖40

第十六步

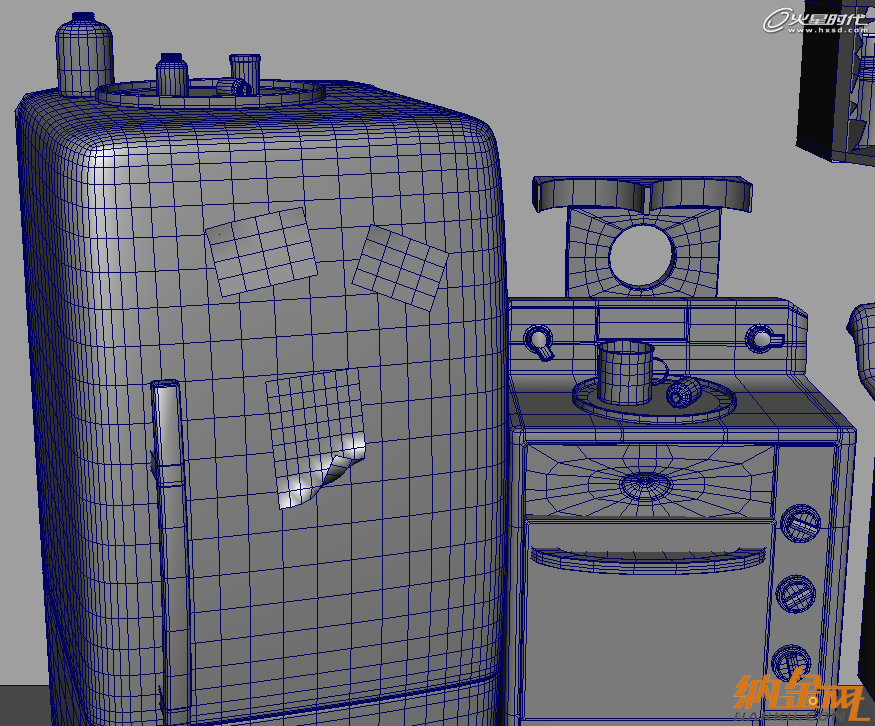

充實場景,繼續增加小物件,使場景更有真實感。(圖41)

建模篇之《SAW》制作解析圖41

圖41

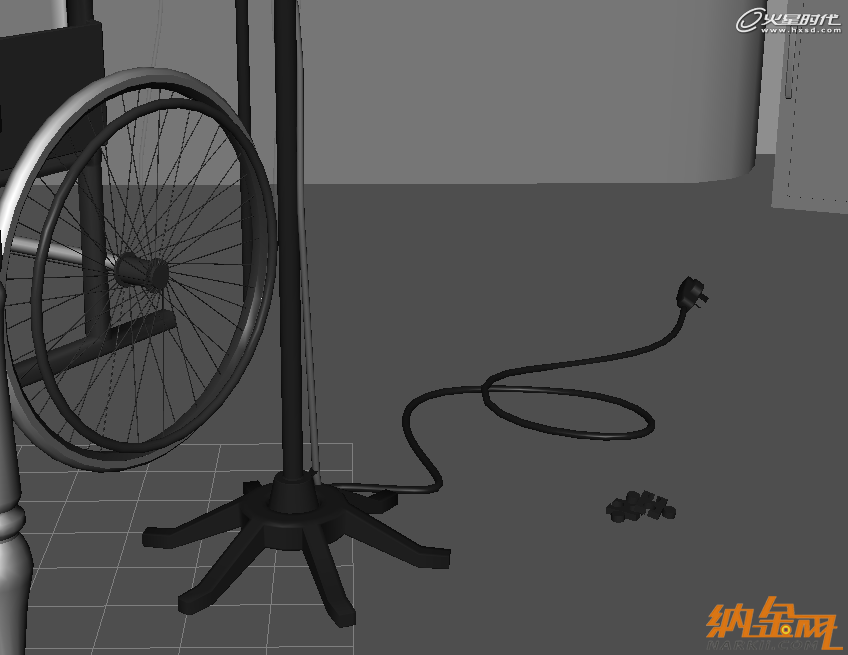

吊瓶的底座,還有SAW比較有代表性的標記。(圖42)

建模篇之《SAW》制作解析圖42

圖42

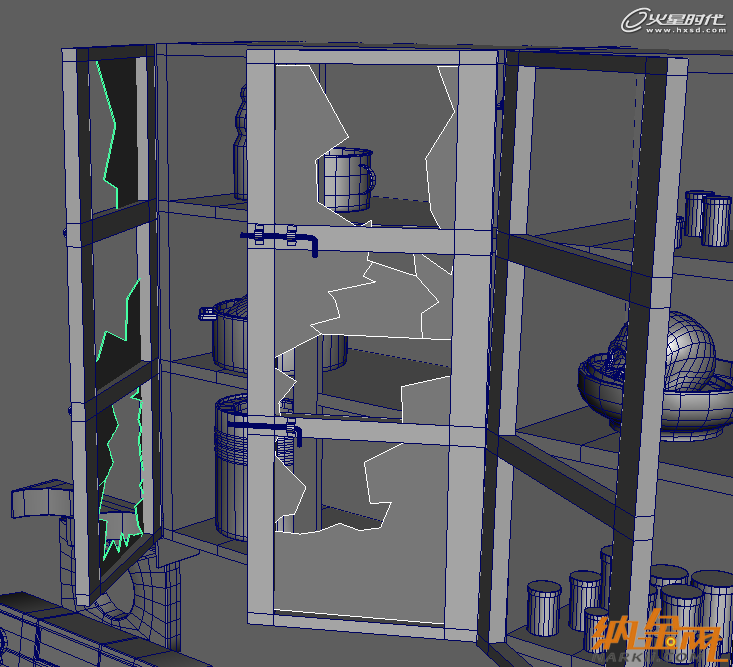

破碎的玻璃。(圖43)

建模篇之《SAW》制作解析圖43

圖43

第十七步

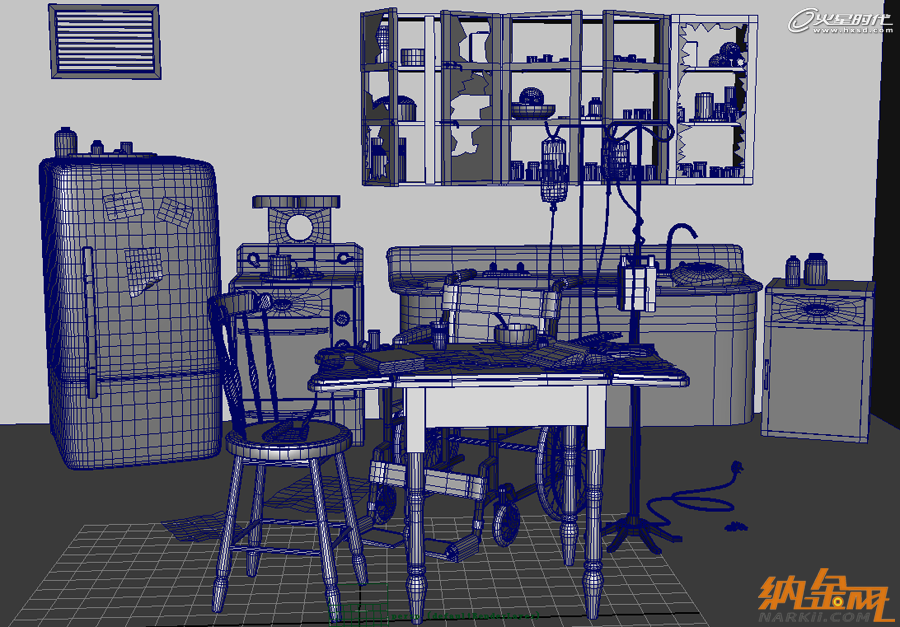

現在所有的場景物體制作完成,擺放位置也已經確定,下面就是模型進行UV展開,再將人物倒進場景中。(圖44)

建模篇之《SAW》制作解析圖44

圖44

場景UV

第一步

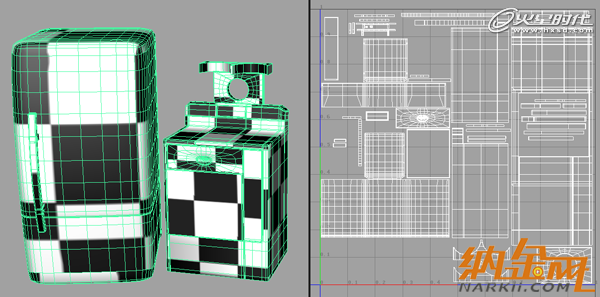

分UV時注意展開的合理性,就像我們小時候做的手工小制作,卡紙展開的效果,展開的UV應該橫平豎直,便于后邊貼圖的繪制,一般比較方正的物體我們都使用平面投射。Polygons→Create→Planar Mapping,形狀特殊的也會用到圓柱投射Cylindrical Mapping和自動投射Automatic Mapping(圖45)

建模篇之《SAW》制作解析圖45

圖45

第二步

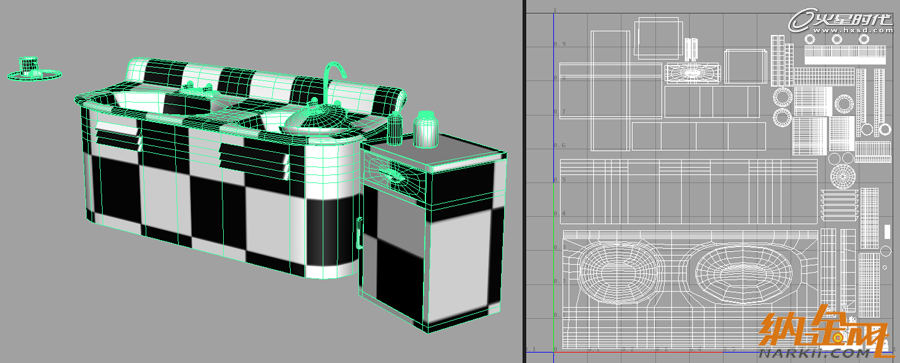

要注意選擇材質相似的模型來組成一張UV圖。(圖46)

建模篇之《SAW》制作解析圖46

圖46

第三步

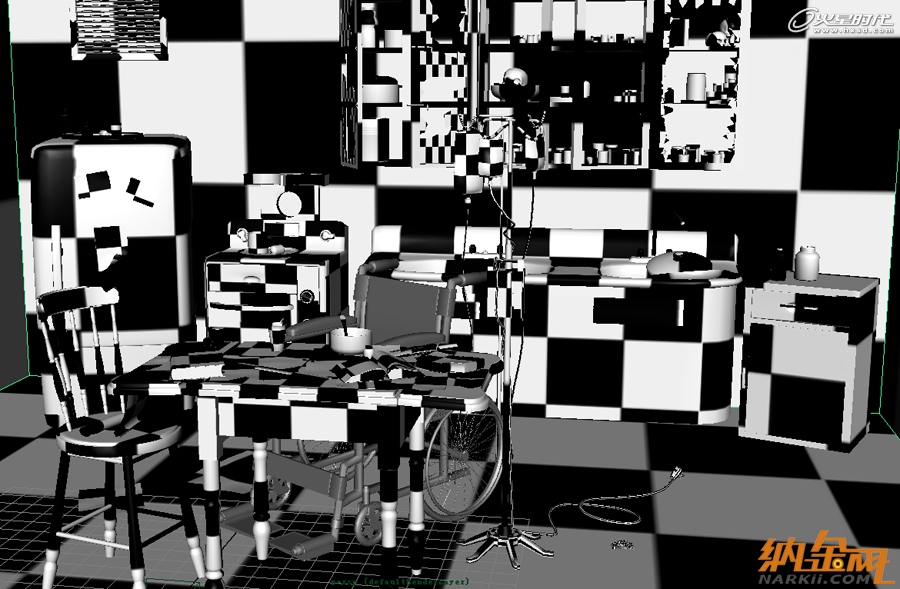

輪椅沒有分UV,因?yàn)樗牟馁|(zhì)調節Material就可以達到我所要的質感效果。

OK,現在場景模型的UV都分好了,下面就開始制作材質了。(圖47)

建模篇之《SAW》制作解析圖47

圖47
